CW61140
10001

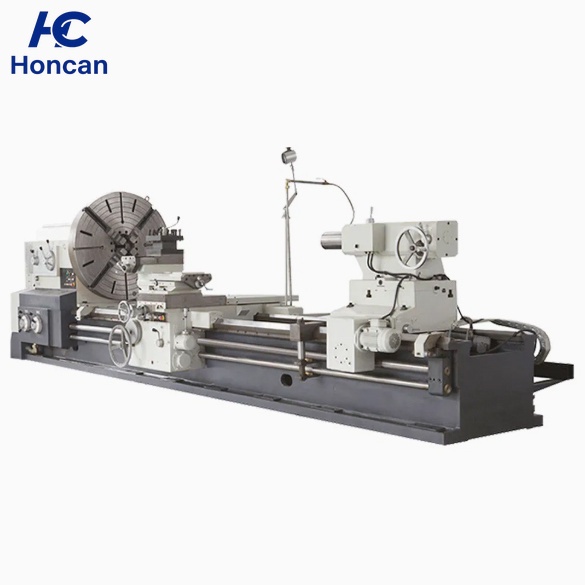

Descubra os tornos pesados CW61140 & CW62140 com capacidade de volteio de Φ1400-1600mm, comprimento da peça de 12m e 24 velocidades do spindle. Ideais para torneamento de metal de precisão em aplicações industriais.
WhatsApp ：+86 13245454513
Email ：

- PARÂMETROS DO PRODUTO -

MODELSCW61140/CW62140CW61160/CW62160
CAPACITY

Diâm. máx. sobre o barramentoΦ1400mmΦ1600mm
Volteio máx. sobre o carroΦ1060mmΦ1260mm
Volteio máx. no escoteΦ1930mmΦ2110mm
Comprimento efetivo do escote590mm590mm
Largura do barramento970mm970mm
Comprimento máx. da peça1.5/2/3/4/5/6/8/10/12m1.5/2/3/4/5/6/8/10/12m
Comprimento máx. de torneamento1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m
Peso máx. da peça (entre pontas)6000kg6000kg
SPINDLE

Nariz do fusoA2-15A2-15
Diâmetro interno do fusoΦ130mmΦ130mm
Furo cônico do spindleMétrico Φ140 1:20Métrico Φ140 1:20
Etapas da velocidade do spindle24(Normal), 12(Reverso)24(Normal), 12(Reverso)
Faixa de velocidade do spindle2.5~250rpm2.5~250rpm
Passo do fuso de esferas longitudinal/diâmetro12mm/Φ70mm12mm/Φ70mm
Número de avanços longitudinal e transversal9797
FEED RANGE OF TOOL POST FOR PER REVOLUTION OF SPINDLE

Longitudinal0.1~12mm/r0.1~12mm/r
Transversal0.05~6mm/r0.05~6mm/r
Porta-ferramenta central0.025~3mm/r0.025~3mm/r
THREADING

Roscas de passo métrico1~120mm/ 451~120mm/ 45
Roscas Whit-worth30~¼TPI/ 4230~¼TPI/ 42


Roscas Whit-worth30~14TPI/4230~14TPI/42
Roscas módulo1/2~60D.P/481/2~60D.P/48
Roscas D.P.½~60M.P/46½~60M.P/46
RAPID TRAVEL

Longitudinal3740mm/min3740mm/min
Transversal1870mm/min1870mm/min

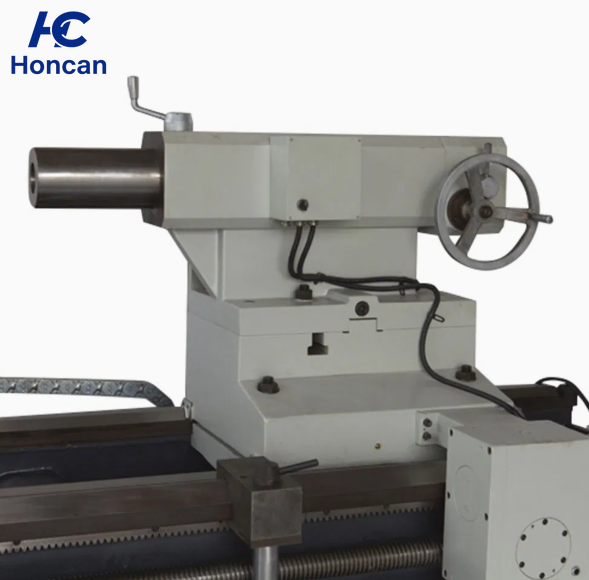

TAILSTOCK SLEEVE

Furo cônicoMétrico 80Métrico 80
Diâmetro externoΦ160mmΦ160mm
Curso máx.300mm300mm
OTHERS

Distância vertical do centro do spindle até a base de instalação51mm51mm
Curso máx. do porta-ferramenta central400mm400mm
Ângulo de giro do porta-ferramenta±90°±90°
Curso máx. do carro transversal840mm900mm
Dimensão da haste da ferramenta50×50mm50×50mm
Potência do motor principal22kw22kw
Potência do motor de avanço rápido1.5kw1.5kw
Potência da bomba de refrigeração0.25kw0.25kw
Dimensões gerais da máquina de 3 metros (L×W×H)6100 x 2080 x 2130mm6100 x 2130 x 2300mm
Peso líquido14100kg15100kg
