Problemas comuns de deriva térmica em máquinas-ferramenta CNC e soluções

Onde o desvio térmico aparece primeiro

O desvio térmico raramente se manifesta como uma falha dramática da máquina. Com mais frequência, ele aparece como uma mudança discreta nas dimensões depois que a máquina está funcionando há uma hora, como um furo que sai da tolerância durante um ciclo longo ou como uma peça que apresenta medições diferentes pela manhã e após o almoço. Em máquinas-ferramenta CNC, a fonte de calor geralmente não é um mistério. O spindle gera calor em alta velocidade, os acionamentos dos eixos aquecem sob acelerações repetidas, os fusos de esferas se expandem durante os ciclos e até mesmo o ambiente da oficina pode alterar a estrutura da máquina o suficiente para afetar a precisão.

Isso é mais importante quando a consistência dimensional é avaliada entre lotes, e não apenas em uma primeira peça. Uma máquina pode ser aprovada em um corte inicial de teste e ainda assim gerar problemas na produção contínua se seu comportamento térmico for instável. Por isso, os avaliadores técnicos não analisam apenas os dados de precisão estática. Eles também verificam como a máquina se comporta após o aquecimento inicial, sob maior carga do spindle e em diferentes condições ambientais.

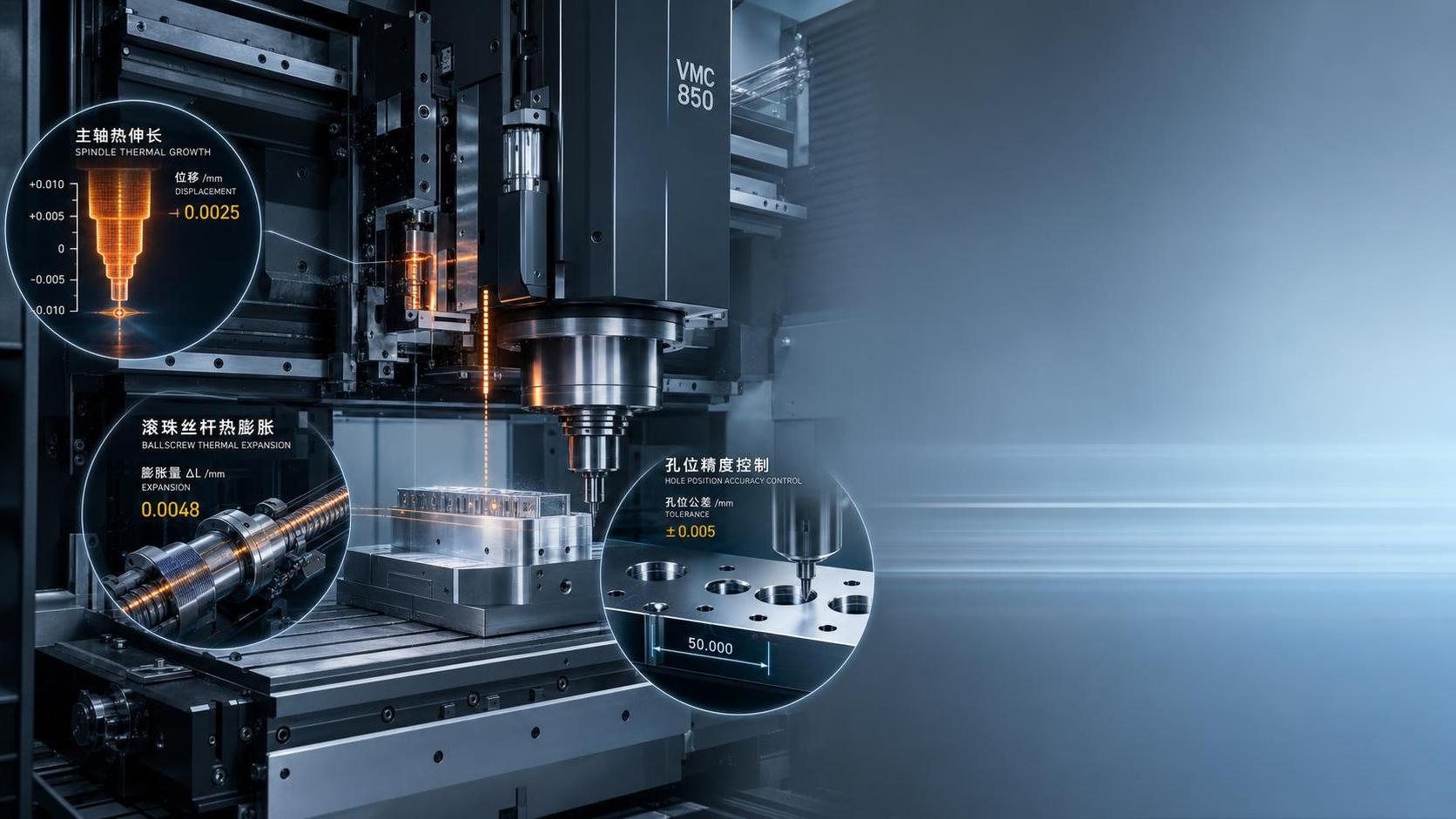

Para oficinas que usinam carcaças de alumínio, blocos de válvulas, placas de moldes ou componentes de aço com tolerância média, o desvio térmico tende a aparecer primeiro em três pontos: o crescimento do spindle afetando os resultados do eixo Z, a expansão dos eixos alterando a posição dos furos e a mudança da geometria entre os ciclos de desbaste e acabamento. Esses padrões são comuns em muitas máquinas-ferramenta CNC, mas a intensidade depende principalmente do ciclo de trabalho e das condições de instalação.

Nem toda oficina enfrenta o mesmo problema

Uma máquina em uma sala de ferramentas climatizada se comporta de maneira muito diferente de uma instalada no chão de fábrica, próxima a portas de carga, névoa de fluido de corte e empilhadeiras. Essa distinção costuma ser negligenciada. Às vezes, os compradores se concentram na velocidade do spindle ou no curso dos eixos e presumem que a estabilidade térmica será resolvida automaticamente. Não é o que acontece.

Em um ambiente de precisão para pequenos lotes, a principal preocupação geralmente é a repetibilidade após alterações na configuração. Os operadores podem executar programas curtos, parar frequentemente para inspeção e depois reiniciar. A máquina nunca atinge um estado térmico totalmente estável, portanto a variação dimensional pode resultar de ciclos repetidos de aquecimento. Em contraste, linhas de produção de alta utilização normalmente apresentam o problema oposto: depois que o spindle, os motores e os fusos permanecem totalmente carregados por horas, a estrutura se estabiliza em uma condição mais quente e os valores de compensação podem se afastar da referência de partida a frio.

Movimentos longos do eixo Z e uso contínuo do spindle merecem atenção especial. Em centros de usinagem verticais, o crescimento do nariz do spindle pode afetar diretamente a profundidade dos bolsões, a consistência do acabamento superficial e o controle da altura dos degraus. Essa é uma das razões pelas quais a construção da máquina é importante. Uma plataforma rígida, com uma base fundida de peça única, uma disposição estável das guias lineares e um sistema de acionamento devidamente compatibilizado, geralmente oferece uma base melhor para controlar o movimento térmico do que uma estrutura mais leve, que muda de forma com maior facilidade sob carga.

O que normalmente causa o desvio

O spindle é a fonte de calor mais discutida, e por um bom motivo. Em velocidades mais altas, o calor dos rolamentos e do motor pode deslocar a linha central do spindle ou provocar expansão axial. Em trabalhos que exigem controle rigoroso da profundidade, essa alteração pode ser mais importante do que a potência bruta do spindle. Um spindle acionado por correia funcionando a 10000 rpm, por exemplo, pode ser perfeitamente adequado para trabalhos gerais de precisão, mas seu comportamento térmico ainda depende da pré-carga dos rolamentos, da lubrificação, do projeto da carcaça e do tempo durante o qual a máquina permanece sob carga.

Os fusos de esferas são outro fator frequente. Avanços rápidos repetidos e reversões de avanço aquecem o conjunto do fuso e da porca, especialmente em máquinas que executam trajetórias de ferramenta densas ou movimentos frequentes de posicionamento. À medida que o fuso se expande, a posição do eixo se desloca. Máquinas com fusos de maior diâmetro, ajuste adequado dos servomotores e estruturas de suporte estáveis geralmente controlam melhor esse efeito, mas a aplicação continua sendo importante. Um programa com muitos contornos e milhares de movimentos curtos cria um padrão térmico diferente da fresagem de face de grandes superfícies planas.

Depois, há o ambiente. A incidência direta de luz solar sobre uma coluna da máquina, o controle inadequado da temperatura do fluido de corte e uma variação de cinco a oito graus entre o dia e a noite podem perturbar o funcionamento de uma máquina aparentemente saudável. Esses não são modos de falha exóticos. São condições rotineiras em muitos ambientes de produção de equipamentos mecânicos gerais.

Soluções que realmente ajudam no chão de fábrica

A solução mais eficaz nem sempre é um pacote avançado de compensação. Às vezes, é a disciplina do processo. Os procedimentos de aquecimento inicial continuam sendo úteis porque levam o spindle e os eixos a um estado térmico previsível antes do início do acabamento de características críticas. Oficinas que ignoram essa etapa frequentemente acabam ajustando offsets durante todo o turno.

A seleção da máquina também exerce uma função direta. Quando a estabilidade térmica é importante, os avaliadores devem ir além das alegações dos catálogos e comparar a estrutura, a configuração do acionamento e a precisão alcançável sob cargas realistas. Uma plataforma de usinagem vertical, como o Centro de Usinagem Vertical VMC1580, torna-se relevante nessa discussão não por causa da marca, mas porque as escolhas de projeto subjacentes afetam o comportamento térmico. Em suas variantes VMC650, VMC855, VMC1160, VMC1270 e VMC1370, a plataforma utiliza uma base fundida de peça única, fuso de esferas de alta precisão e sistema de acionamento servo, com precisão de posicionamento publicada de até ±0.003mm e repetibilidade de ±0.004mm no conjunto de especificações fornecido. Esses valores, por si só, não eliminam o desvio térmico, mas indicam que a máquina foi construída para movimentos controlados, e não apenas para posicionamentos rudimentares.

Algumas medidas práticas geralmente oferecem o melhor retorno:

• Execute um ciclo de aquecimento consistente antes do acabamento de características críticas.
• Mantenha a temperatura do fluido de corte razoavelmente estável, especialmente durante longos períodos de produção.
• Separe o desbaste do acabamento quando a remoção intensa de material estiver aumentando o calor do spindle e dos eixos.
• Inspecione as tendências das peças ao longo do tempo, e não apenas as dimensões individuais.
• Instale a máquina longe de correntes de ar diretas, portas e fontes de calor radiante desigual.

Como avaliar o risco antes que ele se transforme em sucata

Um erro comum é tratar o desvio térmico como um problema exclusivo da máquina. Na realidade, trata-se de um problema do sistema, que envolve a máquina, as ferramentas, o projeto do ciclo, o momento da inspeção e as condições da oficina. Uma máquina pode manter bem a tolerância em peças prismáticas de média intensidade de trabalho e, ainda assim, apresentar dificuldades em ciclos longos sem supervisão, com utilização agressiva do spindle. Isso não significa que a máquina seja inadequada; significa que o envelope de aplicação mudou.

É nesse ponto que a leitura das especificações deve se tornar prática. O tamanho dos cursos, o diâmetro do fuso, a largura das guias lineares, o torque do spindle, a carga da mesa e a capacidade do sistema de avanço influenciam o comportamento térmico da máquina durante o corte real. Se uma oficina trabalha regularmente com dispositivos pesados ou placas grandes, um modelo com suporte estrutural mais robusto e maior capacidade de carga geralmente oferece resultados mais estáveis ao longo do tempo do que uma estrutura menor operando no limite. Nesse sentido, as máquinas-ferramenta CNC adequadas não são escolhidas apenas pela velocidade máxima, mas pela forma como mantêm a geometria de maneira estável quando o dia de trabalho deixa de ser ideal.

Para os avaliadores que comparam máquinas, a pergunta útil é simples: o que acontece após duas horas de produção real, e não após dez minutos de corte demonstrativo? Normalmente, é nesse momento que o desvio térmico deixa de ser uma teoria e passa a ser uma variável controlável ou um hábito dispendioso.
