CMC650U
10001
Descubra a fresadora CNC de 5 eixos CMC650U com curso do eixo X de 650mm, spindle de 12000rpm e capacidade para 24 ferramentas. Ideal para usinagem de precisão com precisão de ±5 segundos de arco.
WhatsApp ：+86 13245454513
Email ：

- PARÂMETROS DO PRODUTO -

EspecificaçõesUnidadeCMC650uObservação
Faixa de curso
Curso do eixo X
mm650
Curso do eixo Y
mm520
Curso do eixo Z
mm475
Nariz do spindle até a superfície da mesa
mm150-625

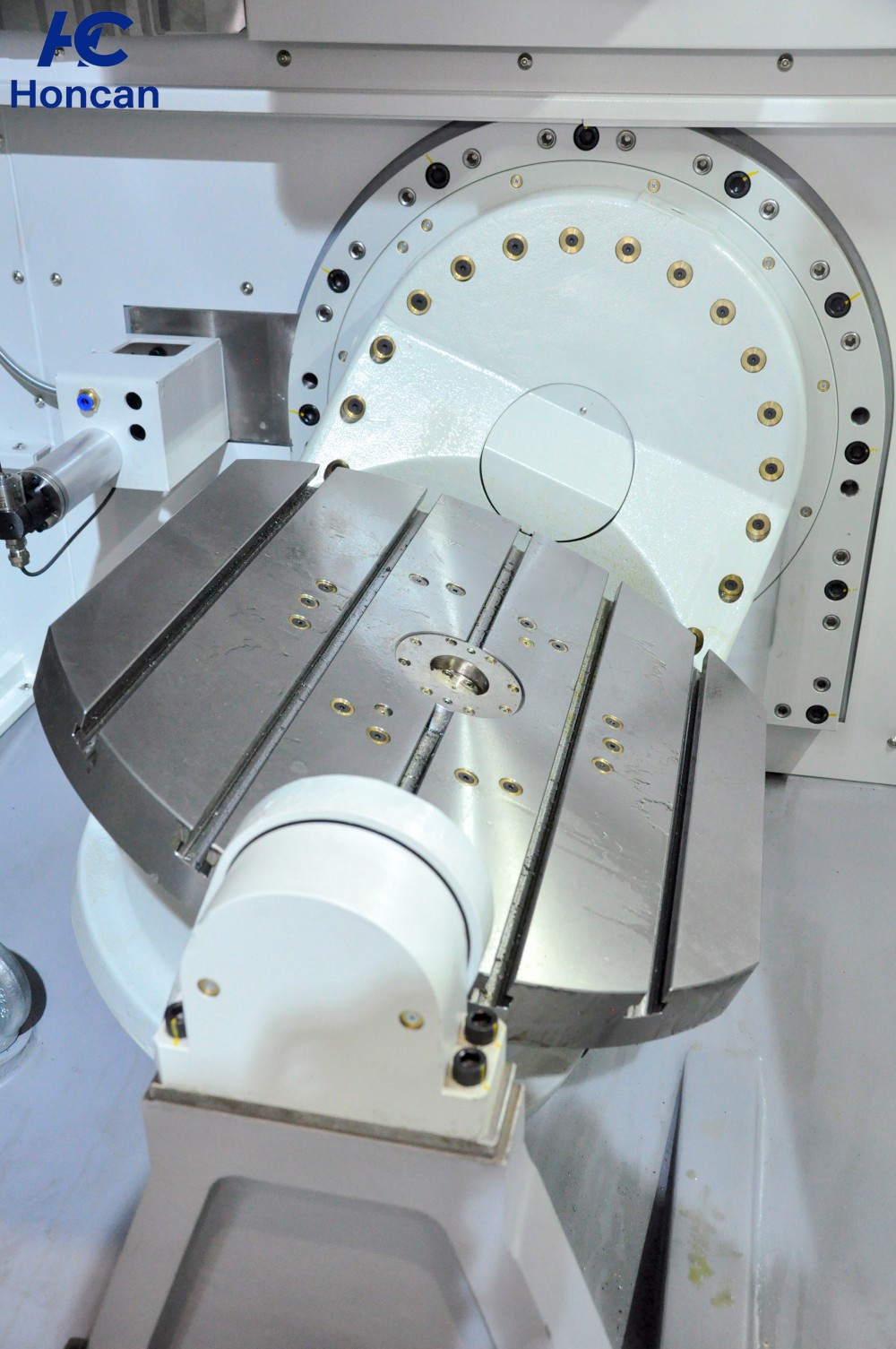

Mesa
Tamanho da mesa
mm0650X540
Ranhura em T(largura×distância×quantidade)

5-14-100
Carga máxima da mesa
kg300
Ângulo de inclinação da mesa
°±120

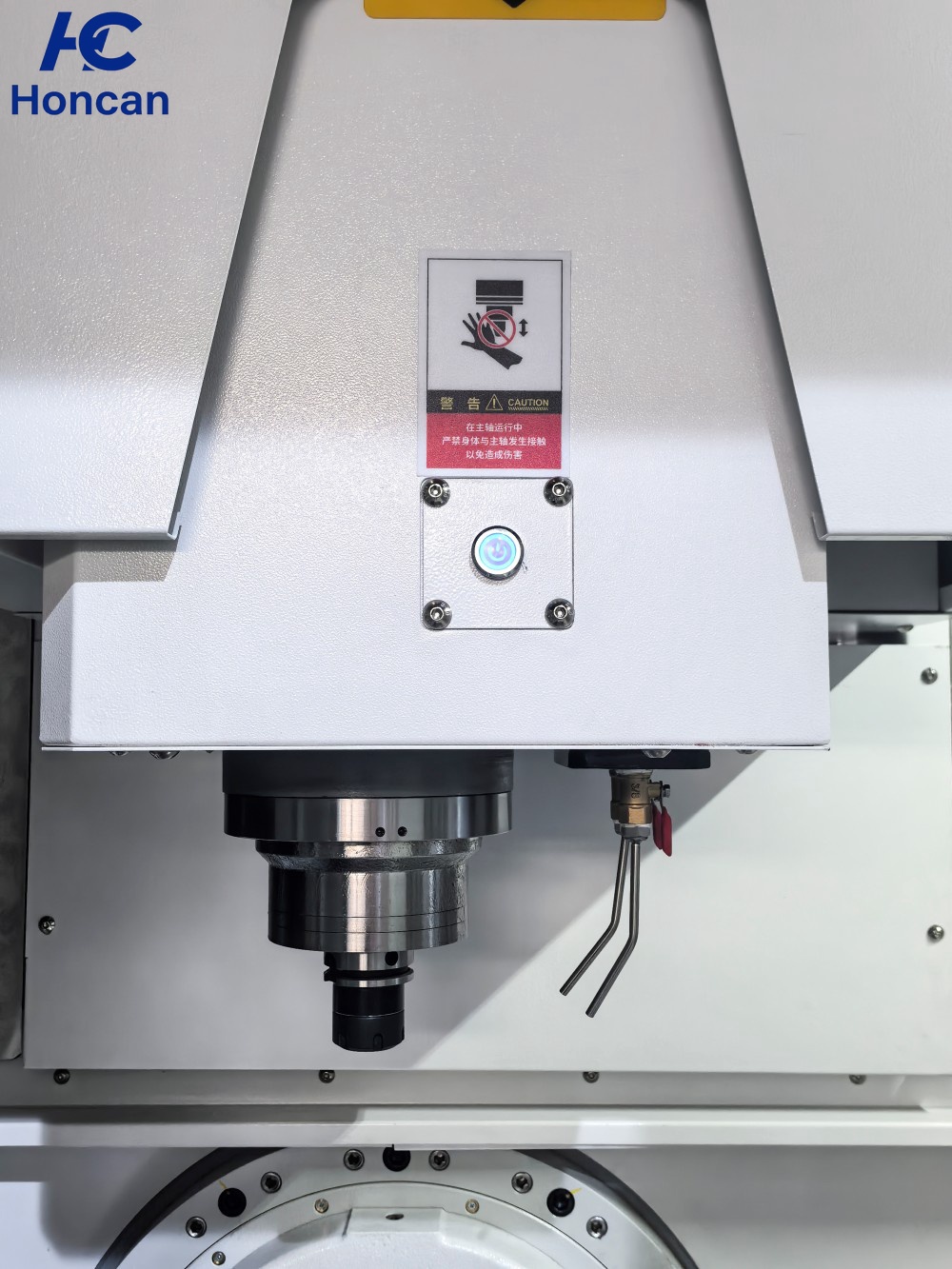

FusoCELLS
Velocidade do fuso
rpm40-12000
Potência do motor do fuso
Kw7.5
Cone do fuso

BBT 40
Torque de entrada do spindle(Máx.)
Nm90

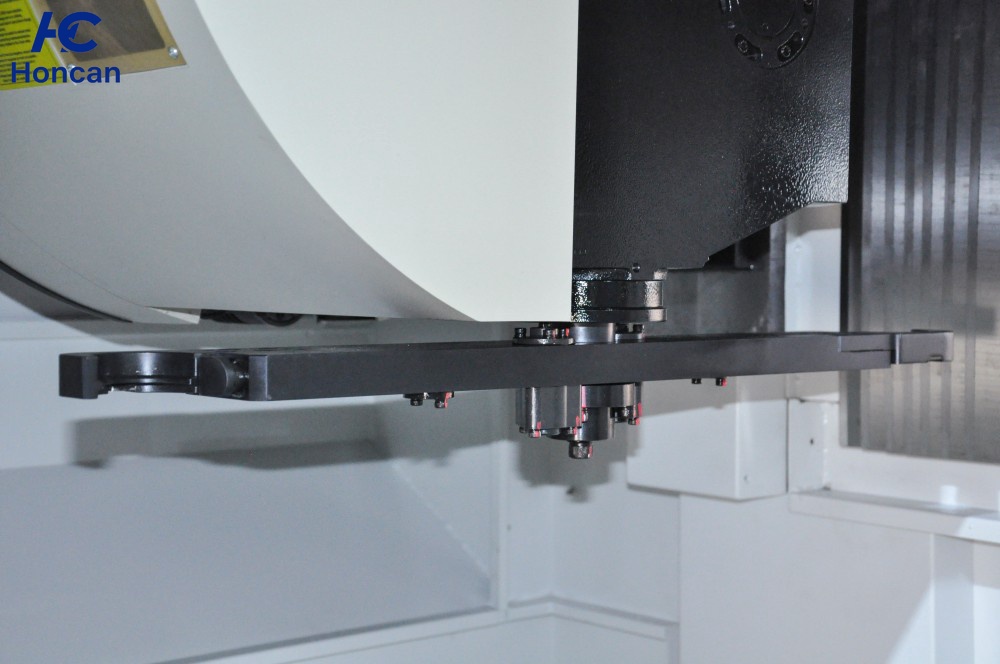

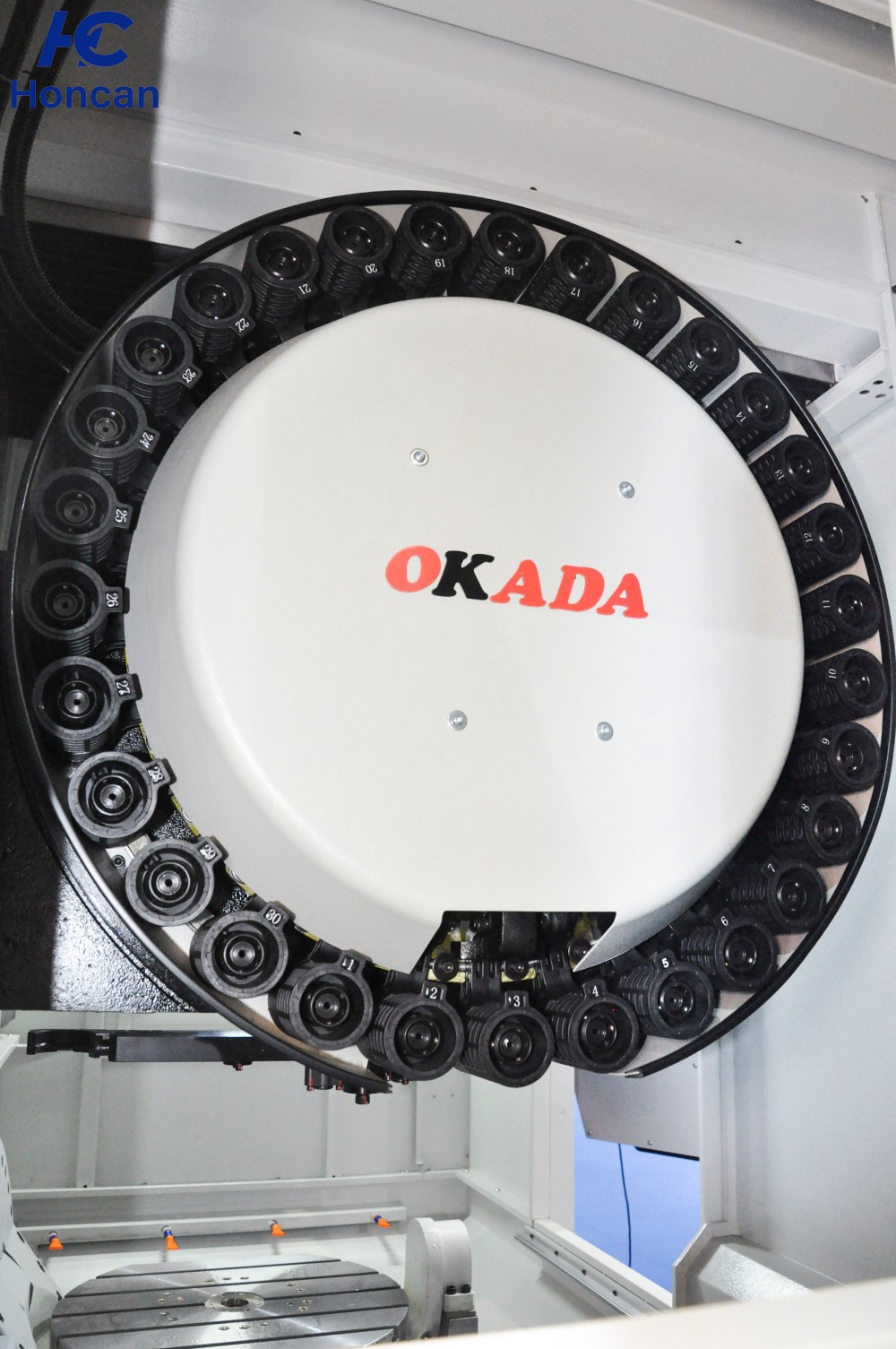

Magazine de ferramentas
ATCCapacidade do magazine de ferramentas
24TEYON

Diâmetro máximo da ferramenta(Cheio/Vazio)mm80/150

Comprimento máximo da ferramentamm300

Peso máximo da ferramentakg8

Trocas1.75/5


Sistema de avanço
Avanço rápidoEixos X,Y,Zm/min42

Eixo B/Cr/min60/100
Velocidade de avanço de cortemm/min1-10000
Precisão
Precisão de posicionamentoEixos X,Y,Zmm0.008

Eixo BSegundo angular±5

Eixo CSegundo angular±5
Precisão de posicionamento repetidoEixos X,Y,Zmm0.005

Eixo BSegundo angular4

Eixo CSegundo angular4

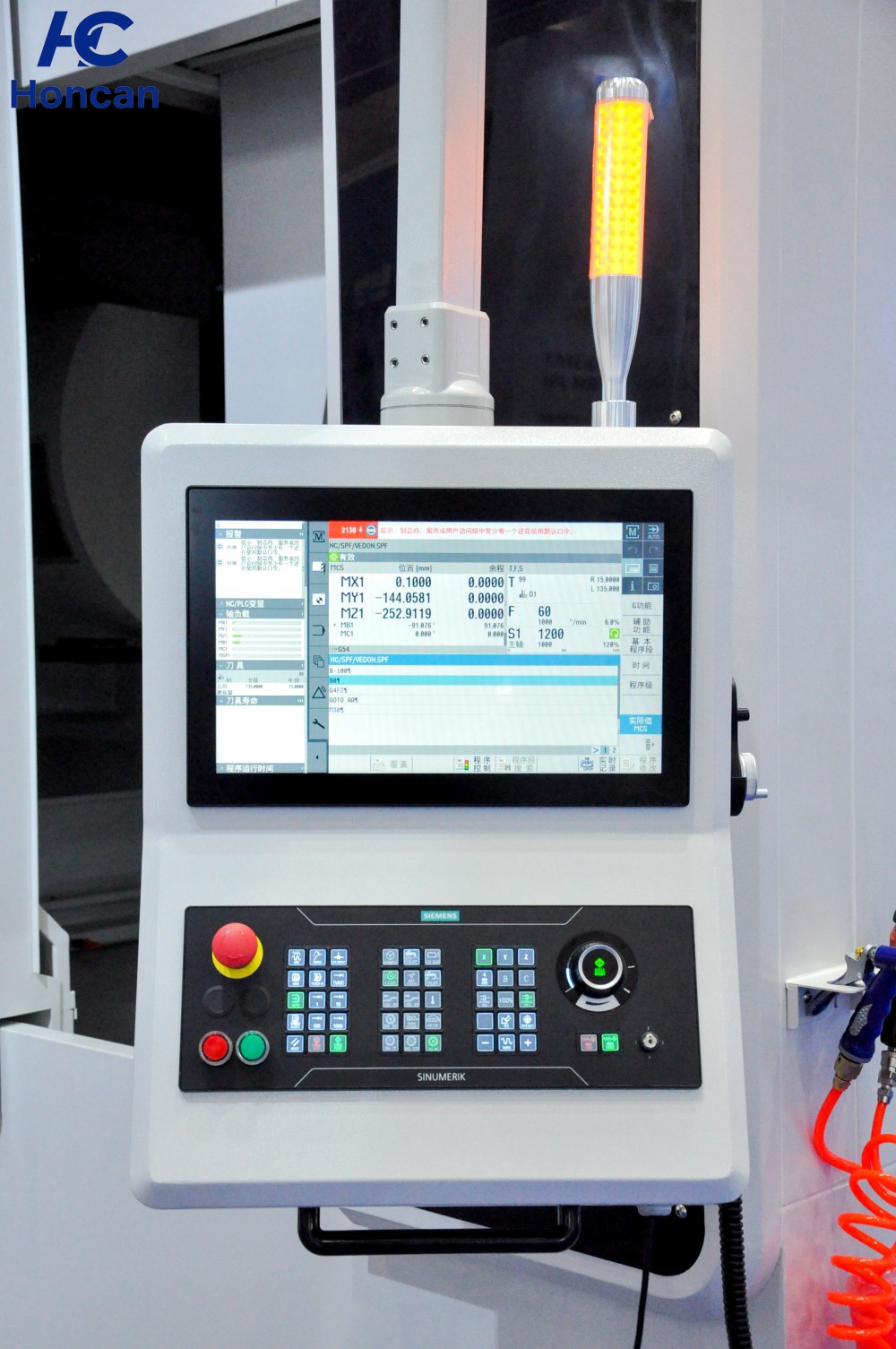

Controlador
Modelo
SIEMENS ONE
Eixos controladosEixos5
Interpolação de eixosEixos3 eixos lineares,2 eixos rotativos
Funções auxiliares
Requisito de energia

3 -380V±10%,50Hz
Requisito de arMpa0.5-0.7Mpa
Dimensões da máquina
Comprimentomm3970
Larguramm3250
Alturamm2870
Pesokg9500
