CK6180

CK6180
10001

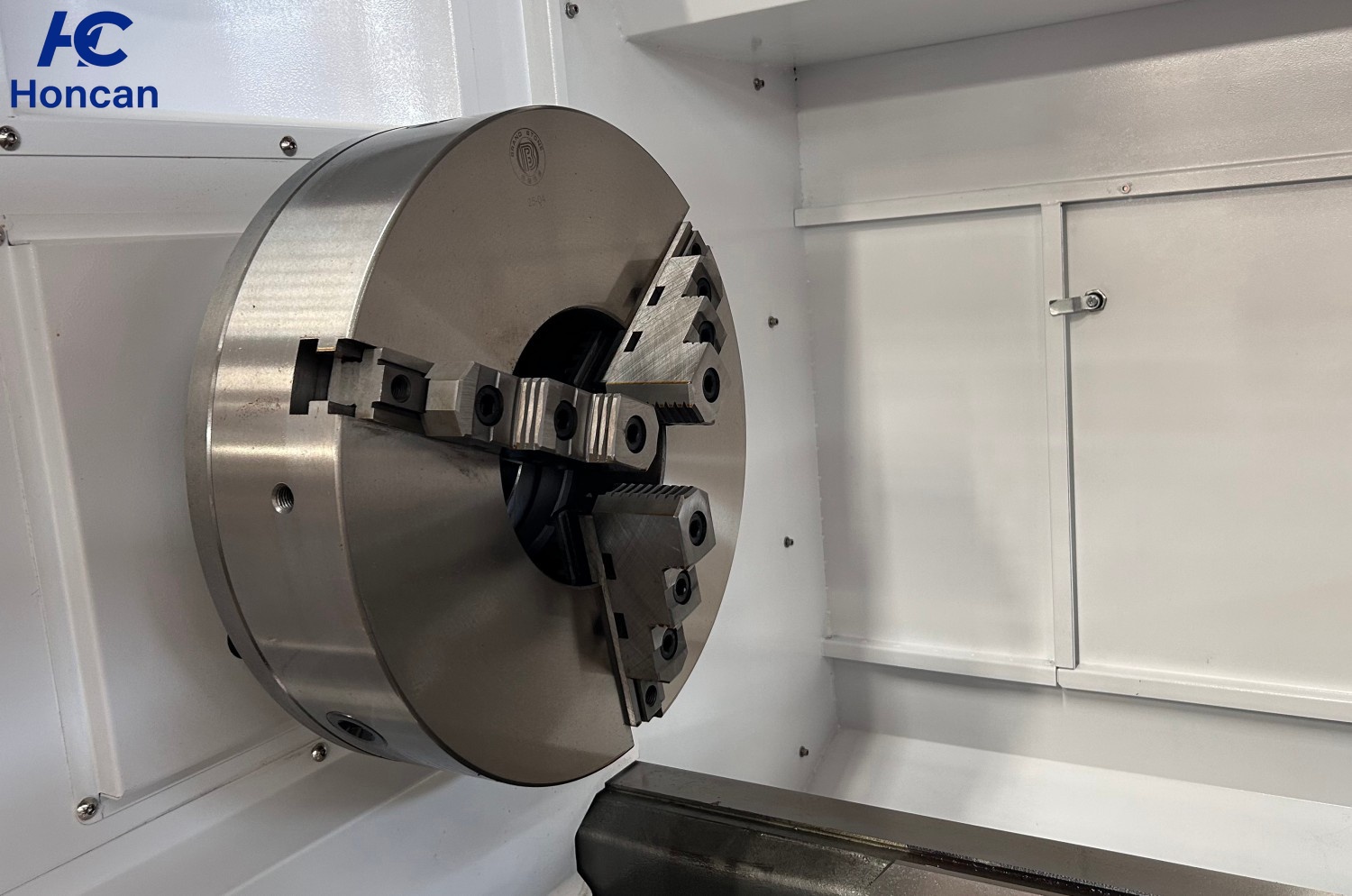

Com o controlo digital no seu núcleo, supera as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de maquinagem eficientes, estáveis e consistentes. O fuso utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo uma precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada com envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de maquinagem a longo prazo.

- PARÂMETROS DO PRODUTO -

Com o controle digital em seu núcleo, supera as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de usinagem eficientes, estáveis e consistentes. O fuso utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada por envelhecimento para eliminar a tensão interna, resultando em deformação mínima e garantindo estabilidade de usinagem a longo prazo.


CategoriaModeloUnidadeCK6150CK6180CK61100
Capacidade de processamentoDiâmetro máximo de rotação sobre o barramentommΦ500Φ800Φ1000
Diâmetro máximo de rotação sobre o carrommФ290Φ450Φ630
Diâmetro máximo de cortemmΦ500Φ800Φ1000
Comprimento máximo de usinagemmm150028501350
CursoCurso máximo dos eixos X/Zmm300/1500450/3000480 / 1500
Unidade mínima de deslocamento dos eixos X/Zmm0.0010.0010.001
FusoDiâmetro do furo do fusommФ82Φ105Φ105
Número de estágios do fuso
Infinito/três marchas (conversão de frequência dentro das marchas)Contínuo / 4 faixasContínuo / 4 faixas
Velocidade máxima do fusorpm150-2000/60-160030-84/53-150/120-350/300-83530-84 / 53-150 / 120-350 / 300-835
Extremidade do fuso
A2-8/C8A2-8/C8/c11A2-8 / C8 / c11
Potência do motor principal (conversão de frequência)kW7.51111
InversorkW7.51111
Eixo X/ZN.m5/7.510/1510 / 15
Velocidade de avanço rápido do eixo X/Zm/min’6/84/64 / 6
Suporte de ferramenta de avançoTipo de suporte de ferramenta

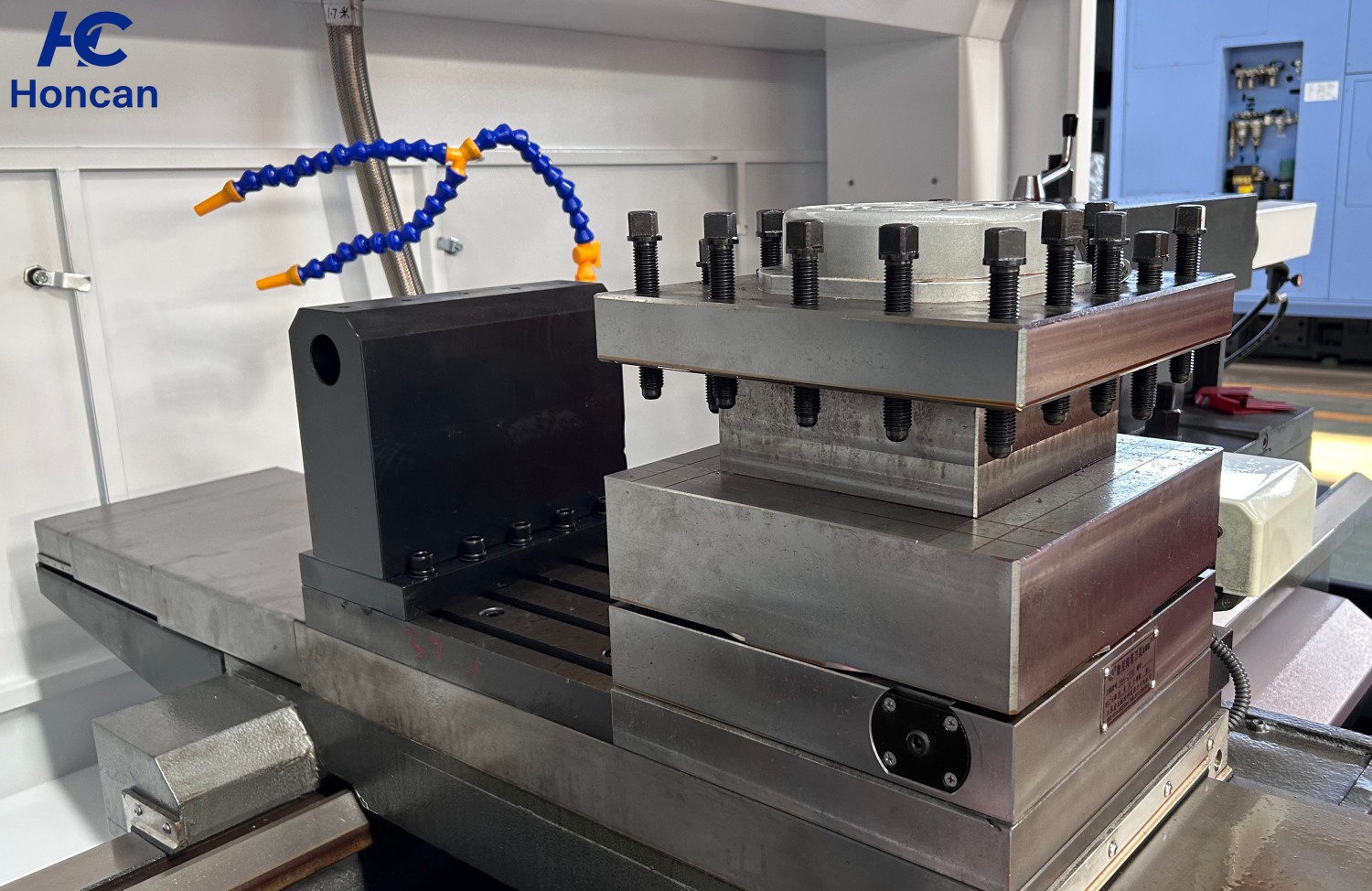

Suporte de ferramenta elétrico de 4 estaçõesTorre porta-ferramentas elétrica de 4 estaçõesTorre porta-ferramentas elétrica de 4 estações
Tamanho da barra de ferramentamm25*2532*3240*40
Precisão de reposicionamento do suporte de ferramentamm≤0.004≤0.004≤0.004

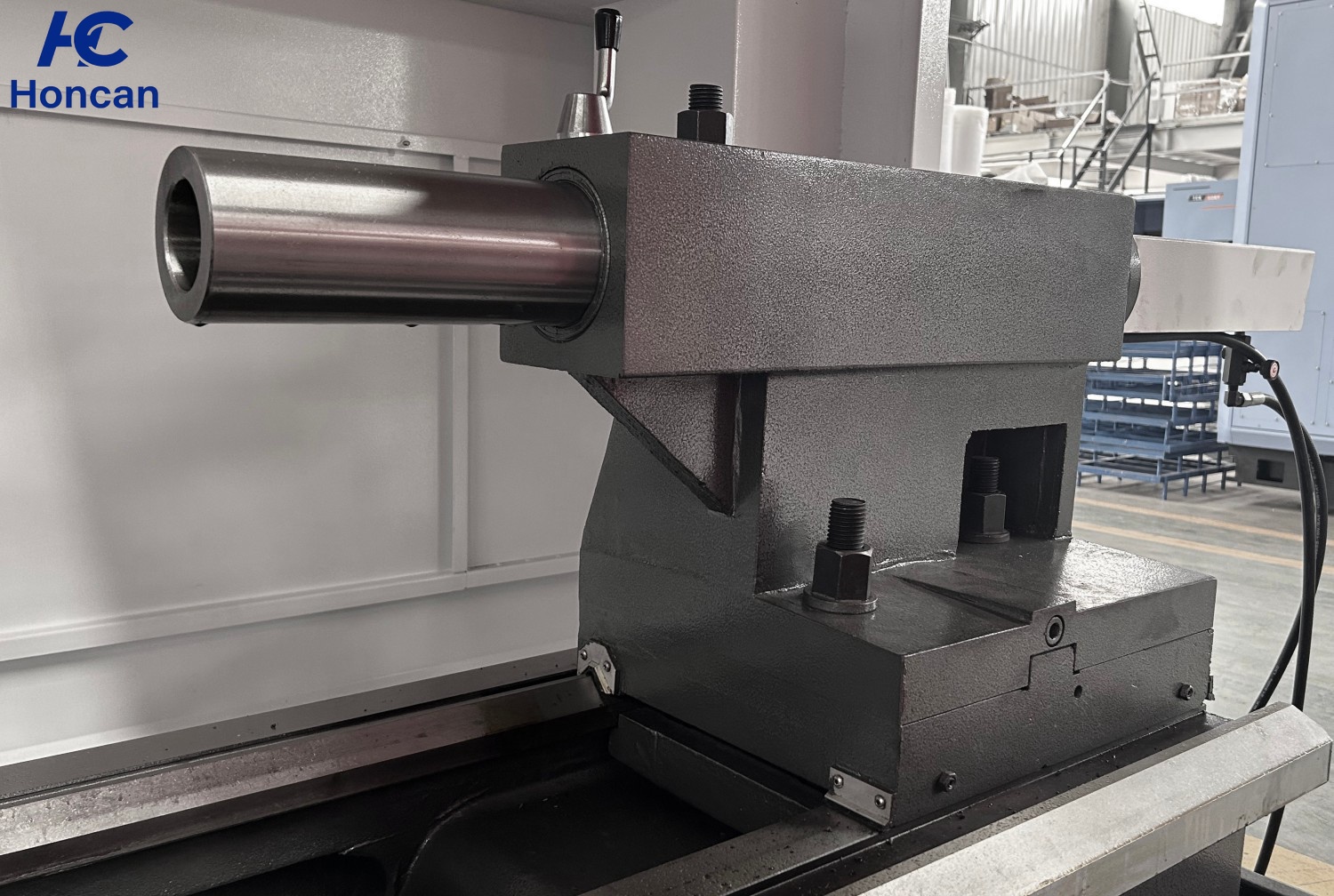

Diâmetro da manga do cabeçote móvelmmΦ65Φ100Φ75
Curso da manga do cabeçote móvelmm130250200

Furo cônico central do cabeçote móvel
Mohs 5#Mohs 6#Mohs 6#
Peso líquido da máquina-ferramentakg180053005000
Dimensões gerais da máquina-ferramenta (comprimento *largura × altura)mm2900*1300*16805200*1800*20003700*1800*2000
OutrosRequisito de potência (potência/corrente)kW/A15kW/20A20kW/30A20kW / 30A
