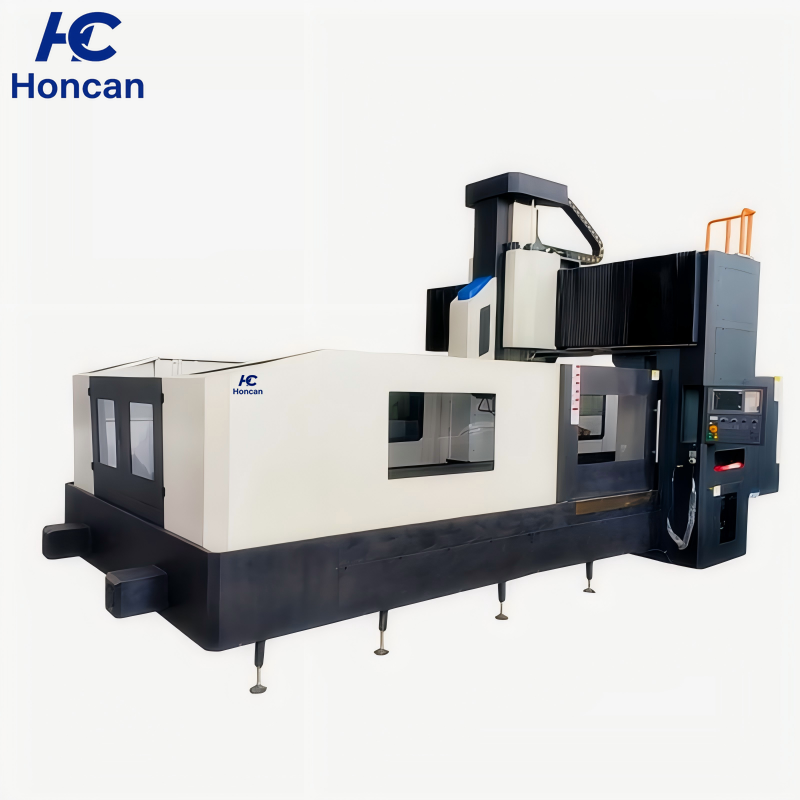

Esta máquina versátil, que abrange a manufatura de ponta, oferece uma gama completa de configurações de 3 a 5 eixos, suportando personalização em tamanhos que variam de 2 a 16 metros. Ela é capaz de processar tanto pequenos moldes de precisão para a indústria de eletrônicos de consumo quanto grandes componentes, como moldes de pás de turbinas eólicas e suportes para equipamentos de energia nuclear. No setor de transporte ferroviário, processa com precisão e eficiência vigas longas para carrocerias de trens de alta velocidade e bogies de metrô. No setor aeroespacial, oferece usinagem totalmente controlável de componentes-chave, como tanques de combustível de veículos lançadores e suportes de satélites.
| Item | Unidade | GMC2013 | GMC2016/DM-2217 | GMC2020/DM-3220 |
| Capacidade |
|
|
|
|
| Curso do eixo X | mm | 2000 | 2200 | 3200 |
| Curso do eixo Y | mm | 1300 | 1800 | 2100 |
| Curso do eixo Z | mm | 700 | 800 | 1000 |
| Distância do nariz do fuso à mesa de trabalho | mm | 200-900 | 200~1000 | 200~1200 |
|
|
|
|
|
| Mesa de trabalho |
|
|
|
|
| Tamanho da mesa de trabalho | mm | 2100X1050 | 2000X1400 | 3000X1800 |
| Capacidade máxima de carga | T | 3 | 6 | 8 |
| Distância entre colunas | mm | 1235 | 1700 | 2000 |
| Número e tamanho dos rasgos em T | mm | 22x140x7 | 22x200x7 | 22x200x9 |
| Fuso |
|
|
|
|
| Velocidade do fuso | rpm | 6000 | 6000 | 6000 |
| Cone do fuso |
| BT50 | BT50 | BT50 |
| Motor do fuso | KW | 15/18.5(Área ampla) | 18.5 | 18.5 |
| Torque do fuso | N.m | 236 | 236 | 236 |
| Diâmetro do fuso |
| - | 190 | 190 |
| Guia deslizante |
|
|
|
|
| Eixo X(2 trilhos-guia) | mm | 45X2 rolete grau P | 55X2 rolete grau P | 55x2 Rolete Grau P |
| Eixo Y(2 trilhos-guia) | mm | 45X2 rolete grau P | 55X2 rolete grau P | 55x2 Rolete Grau P |
| Eixo Z | mm | 45*2+35*2 | 45*4 Rolete Grau P | Guia rígida |
| Parafuso de acionamento |
|
|
|
|
| Precisão do parafuso de esferas |
| Nível C3 | Nível C3 | Nível C3 |
| Diâmetro do parafuso de esferas X/Y/Z | mm | 50/50/50 | 63/50/50 | 63/63/50 |
| Passo dos três eixos | mm | 10/12 | 12/12/12 | 12/12/12 |
| Modo de conexão do motor de três eixos |
| Conexão direta | Conexão direta | Conexão direta |
| Número de rolamentos em ambas as extremidades |
| 6/6/6 | 7/6/6 | 8/6/6 |
| Motor de três eixos |
|
|
|
|
| Motor do eixo X | N.m | Bis40/2000 | Bis40/2000 | Bis40/2000 |
| Motor do eixo Y | N.m | Bis40/2000 | Bis40/2000 | Bis40/2000 |
| Motor do eixo Z(Balanceado com nitrogênio) | N.m | Bis40/2000 (freio) | Bis40/2000 (freio) | Bis40/2000 (freio) |
| Taxa de avanço |
|
|
|
|
| Taxa de avanço rápido do eixo X | mm/min | 18000 | 15000 | 10000 |
| Taxa de avanço rápido do eixo Y | mm/min | 20000 | 15000 | 10000 |
| Taxa de avanço rápido do eixo Z | mm/min | 20000 | 10000 | 10000 |
| Taxa de avanço de corte dos três eixos | mm/min | 0-10000 | 0-8000 | 0-10000 |
| Magazine de ferramentas |
|
|
|
|
| Comprimento máximo da ferramenta | mm | 300 | 300 | 300 |
| Diâmetro máximo da ferramenta | mm | Ø200 | Ø200 | Ø200 |
| Peso máximo da ferramenta | kg | 15 | 15 | 15 |
| Especificação da ferramenta |
| BT50 | BT50 | BT50 |
| Tempo de troca de ferramenta | s | 2 | 6 | 6 |
| quantidade | peças | 24 | 24 | 24 |
| Precisão de fábrica (curso completo VDI/DGQ3441) |
|
|
|
|
| Precisão de posicionamento | mm | 0.010/1000 | 0.010/1000 | 0.010/1000 |
| Precisão de repetibilidade de posicionamento | mm | 0.006/1000 | 0.006/1000 | 0.006/1000 |
| Unidade mínima de posicionamento | mm | 0.001 | 0.001 | 0.001 |
| outros |
|
|
|
|
| Capacidade elétrica | KVA | 30 | 35 | 35 |
| Peso líquido | t | 14 | 18 | 25 |
| Espaço ocupado (C x L x A) | mm | 6000x3200x3600 | 6000x4000x3300 | 8800x4200x3800 |
