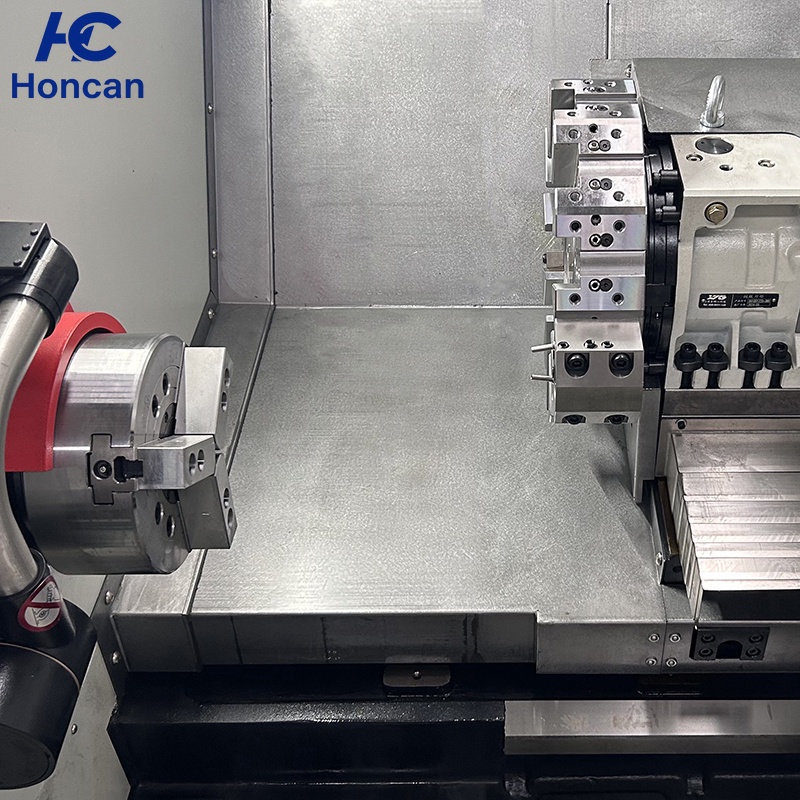

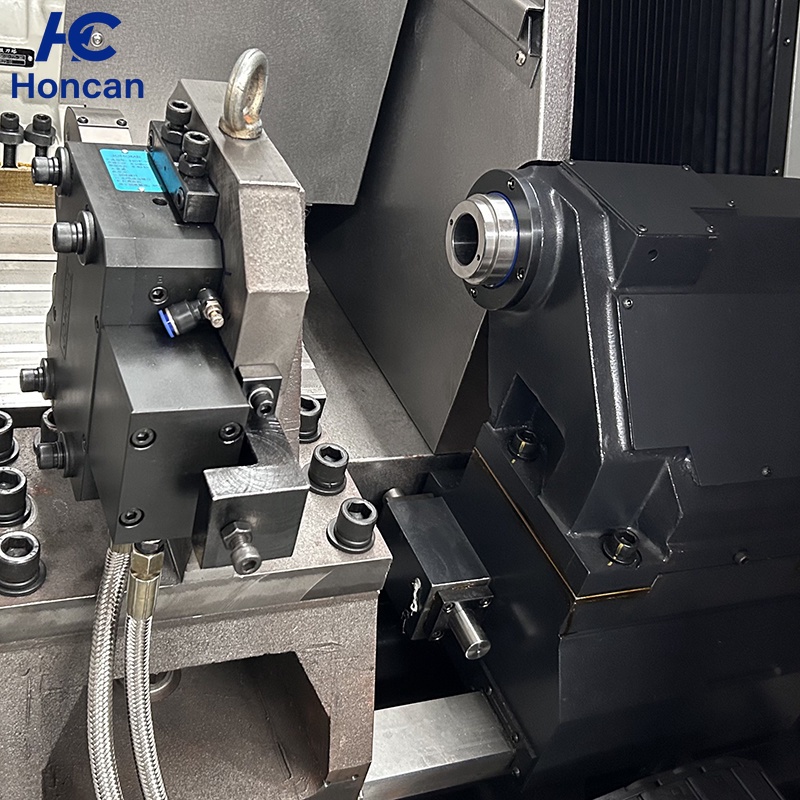

TCK52

TCK52
10001
Com o controle digital em seu núcleo, rompe as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de usinagem eficientes, estáveis e consistentes. O eixo-árvore utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada por envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de usinagem a longo prazo.

- PARÂMETROS DO PRODUTO -

Com o controlo digital no seu núcleo, supera as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de maquinagem eficientes, estáveis e consistentes. O fuso utiliza rolamentos de alta precisão para uma forte resistência à vibração, mantendo uma precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada por envelhecimento para eliminar a tensão interna, resultando em deformação mínima e garantindo estabilidade de maquinagem a longo prazo.


ProjetoUnidadeTCK52-600
Diâmetro de rotação sobre a superfície da basemmΦ520
Diâmetro máximo de torneamento sobre o carrommΦ300
Comprimento de usinagemmm600
Potência do motor principalKW7.5
Velocidade do eixo-árvorerpm2500
Diâmetro do furo do eixo-árvoremmΦ80
Curso do eixo Xmm200
Torque do motor do eixo XNM8
Curso do eixo Zmm600
Torque do motor do eixo ZNM12
Método de conexão dos eixos X- Z
Conexão direta
Velocidade máxima do eixo-árvorerpm3000
Série de velocidades do eixo principal
Velocidade infinitamente variável
Forma e código da extremidade do eixo principal
A2-8
Diâmetro interno do furo passante do eixo-árvoremmΦ80
Diâmetro interno do tubo de tração do eixo-árvoremmΦ56

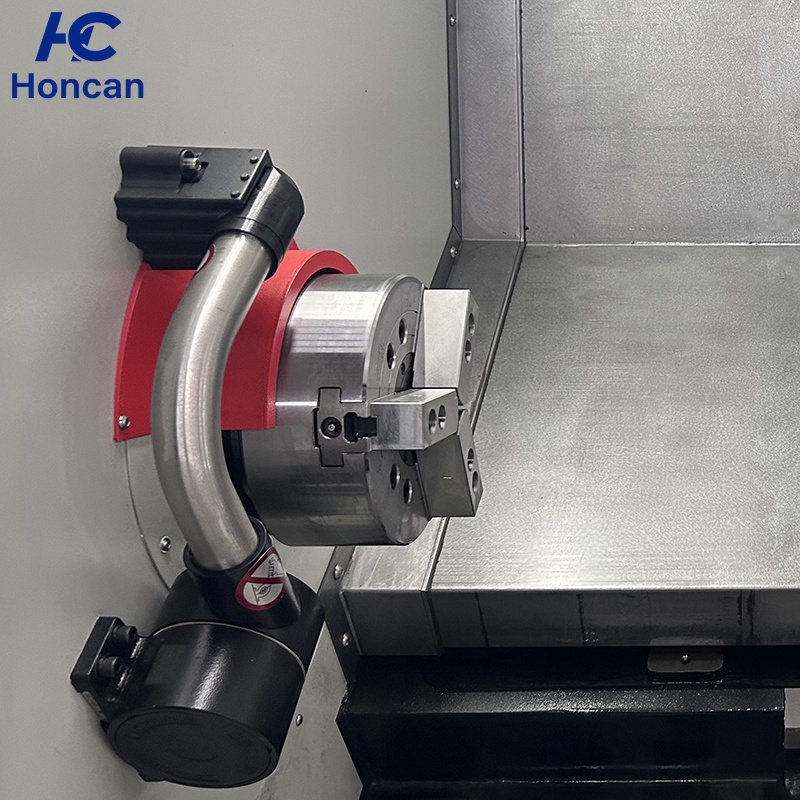

Especificações padrão do mandrilinch8*
Velocidade de deslocamento rápidom/min20

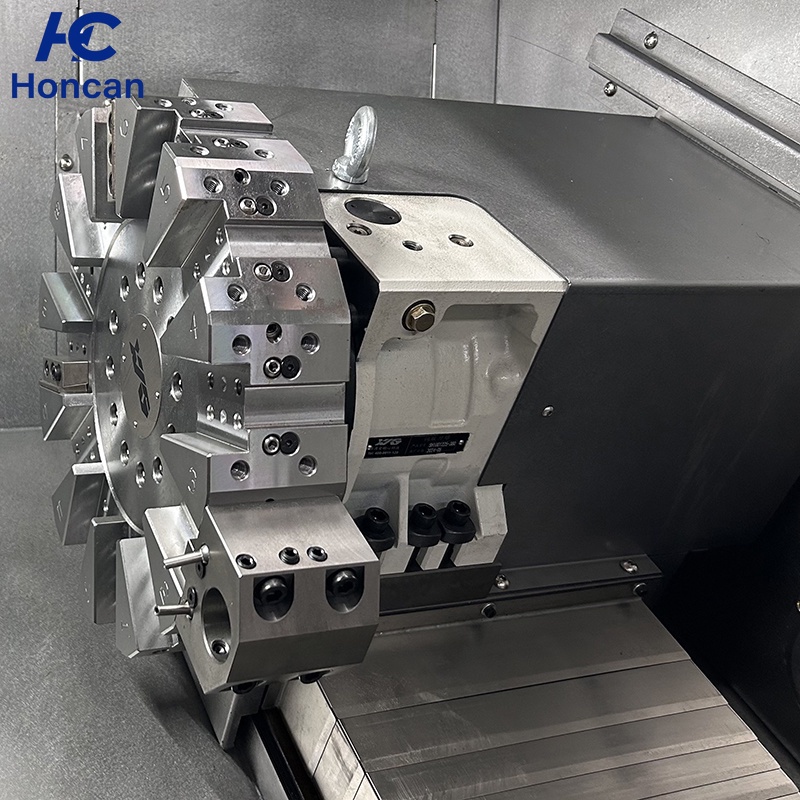

Forma do porta-ferramentas
Torreta hidráulica horizontal de 8 estações
Precisão de posicionamento bidirecional X/Zmm±0.008
Precisão de posicionamento repetitivo unidirecional X/Zmm±0.004
Diâmetro da mangamm70
Curso da mangamm100
Curso do contrapontomm450
