TCK52D

TCK52D
10001
Com o controle digital em seu núcleo, rompe as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de usinagem eficientes, estáveis e consistentes. O fuso utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada por envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de usinagem a longo prazo.

- PARÂMETROS DO PRODUTO -

Com o controle digital em seu núcleo, supera as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de usinagem eficientes, estáveis e consistentes. O eixo-árvore utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada por envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de usinagem a longo prazo.


ModeloTCK52D
especificações técnicasunidadeparâmetro
faixa da máquinaDiâmetro máximo sobre a basemmΦ650
Diâmetro máximo de rotação sobre o carro da basemmΦ400
Comprimento máximo de usinagemmmΦ480
Diâmetro máximo de usinagemmmΦ400
distância entre centrosmm600
FusoTipo de cabeçote do fusommA2-6
furo do fusomm66
Diâmetro da barra52
Velocidade máxima do fusor/min4000
Potência nominal do motor principalKw15/18.5

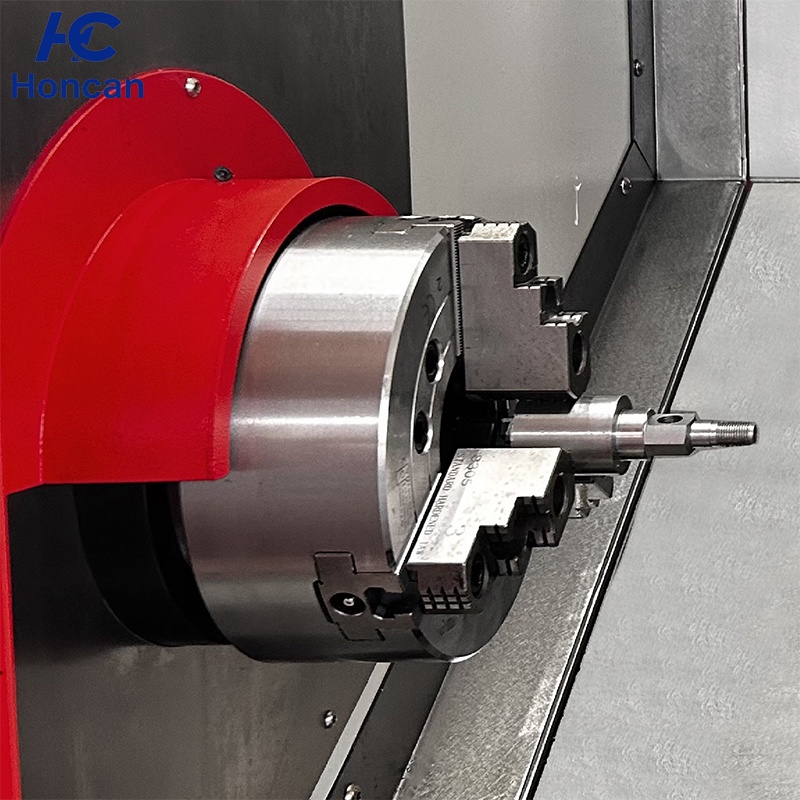

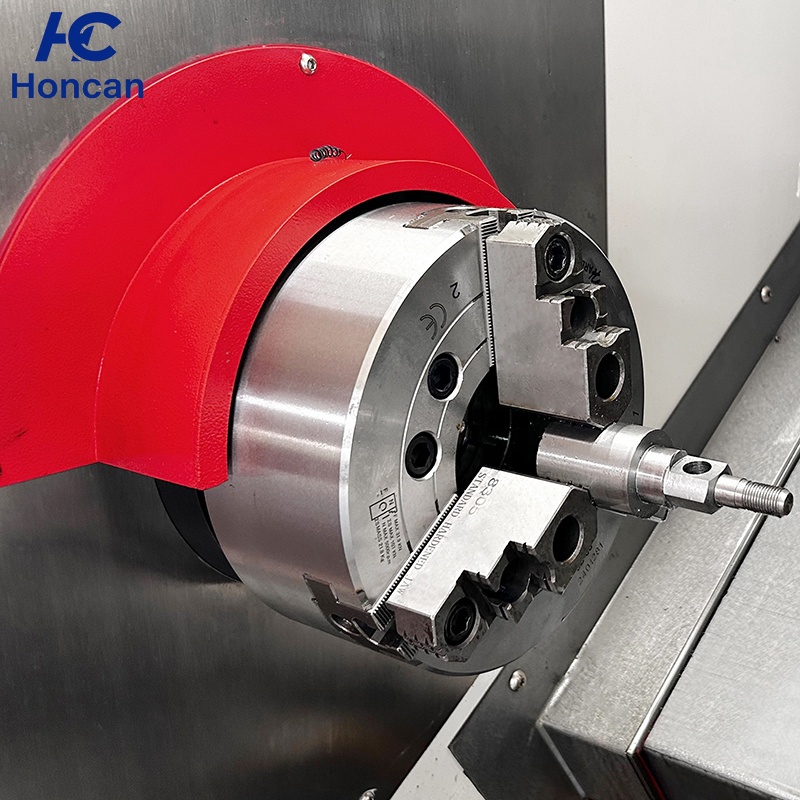

fixaçãomandril hidráulicopolegada8
contrapontoManga do contraponto/MT5
Tipo de movimento do contraponto/Acionado pela placa deslizante
Diâmetro da mangamm80
Curso do contrapontomm490
Tipo de guia do contraponto/guia temperada
Carro da baseÂngulo de inclinaçãograu30
Distância de movimento Xmm260
Distância de movimento Zmm610



Velocidade de deslocamento rápido X/Zm/min30/30
Motor servo X/ZKW2.5/2.5

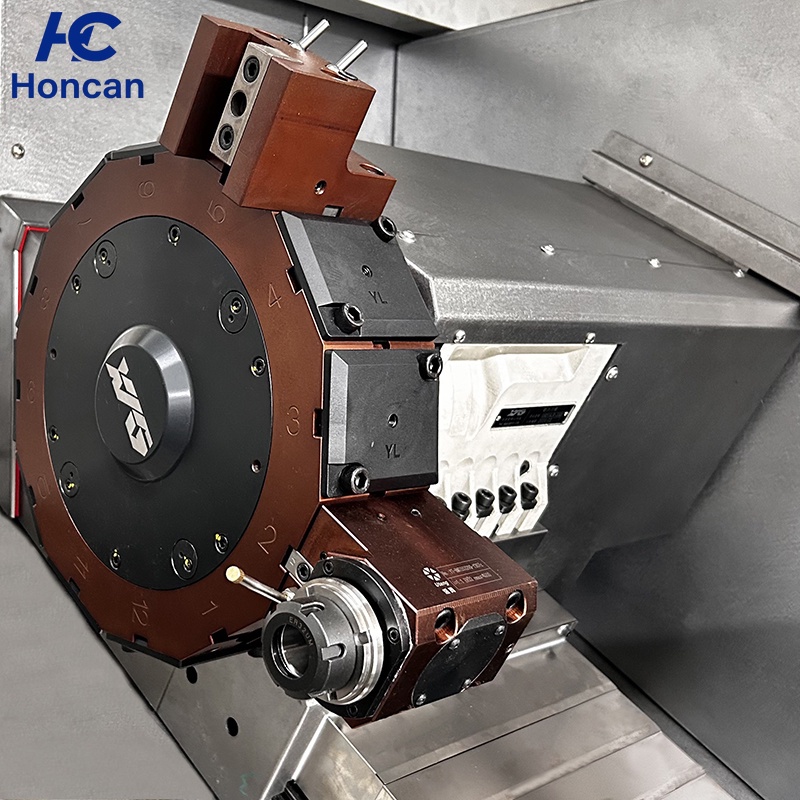

Diâmetro da torremmDiâmetro do disco de ferramentas 380
Tempo de troca de ferramenta adjacente$0.5
Número de posições de ferramentas/12 estações de trabalho
Tipo de torreTorre motorizadaBMT55 - ferramenta acionada de 12 estações
