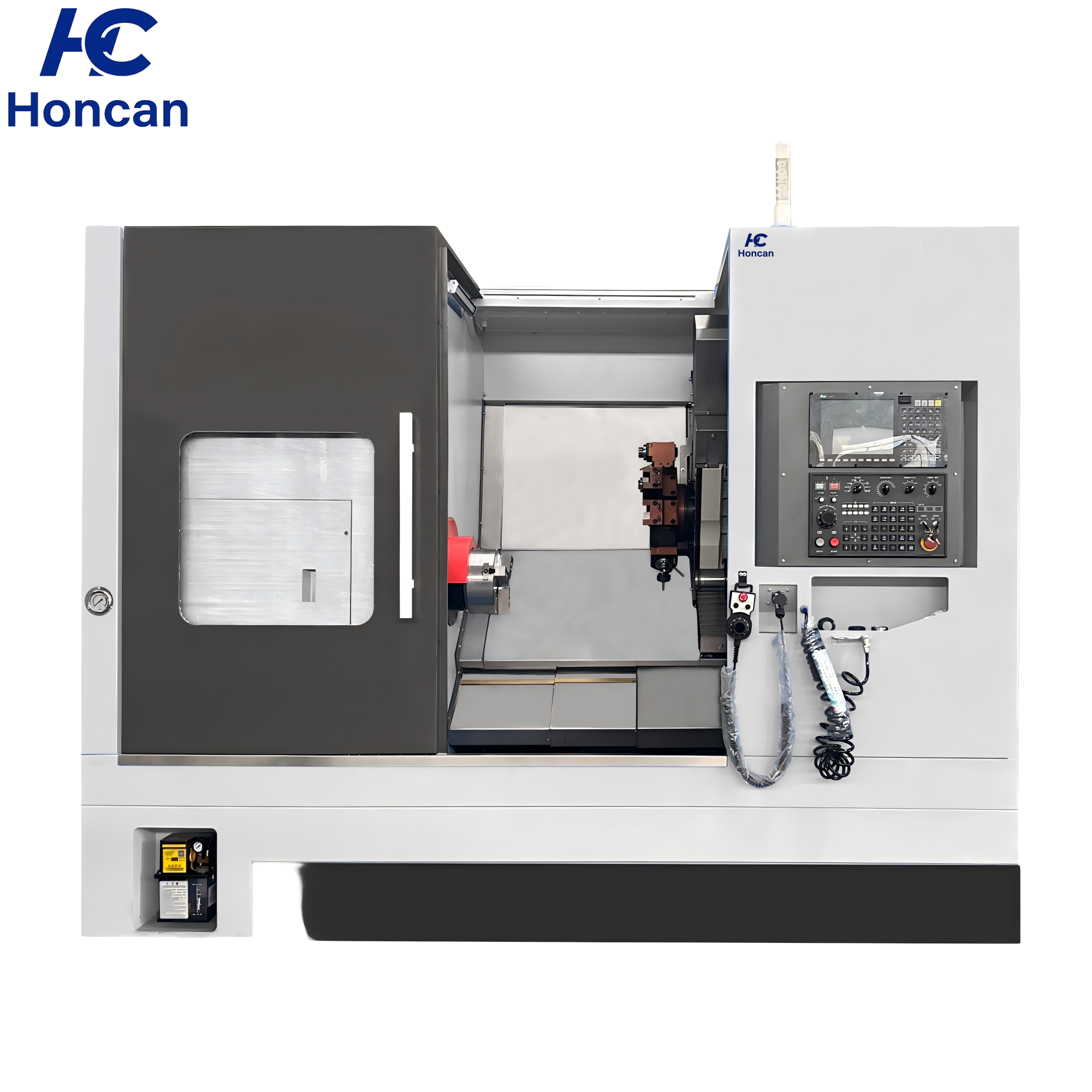

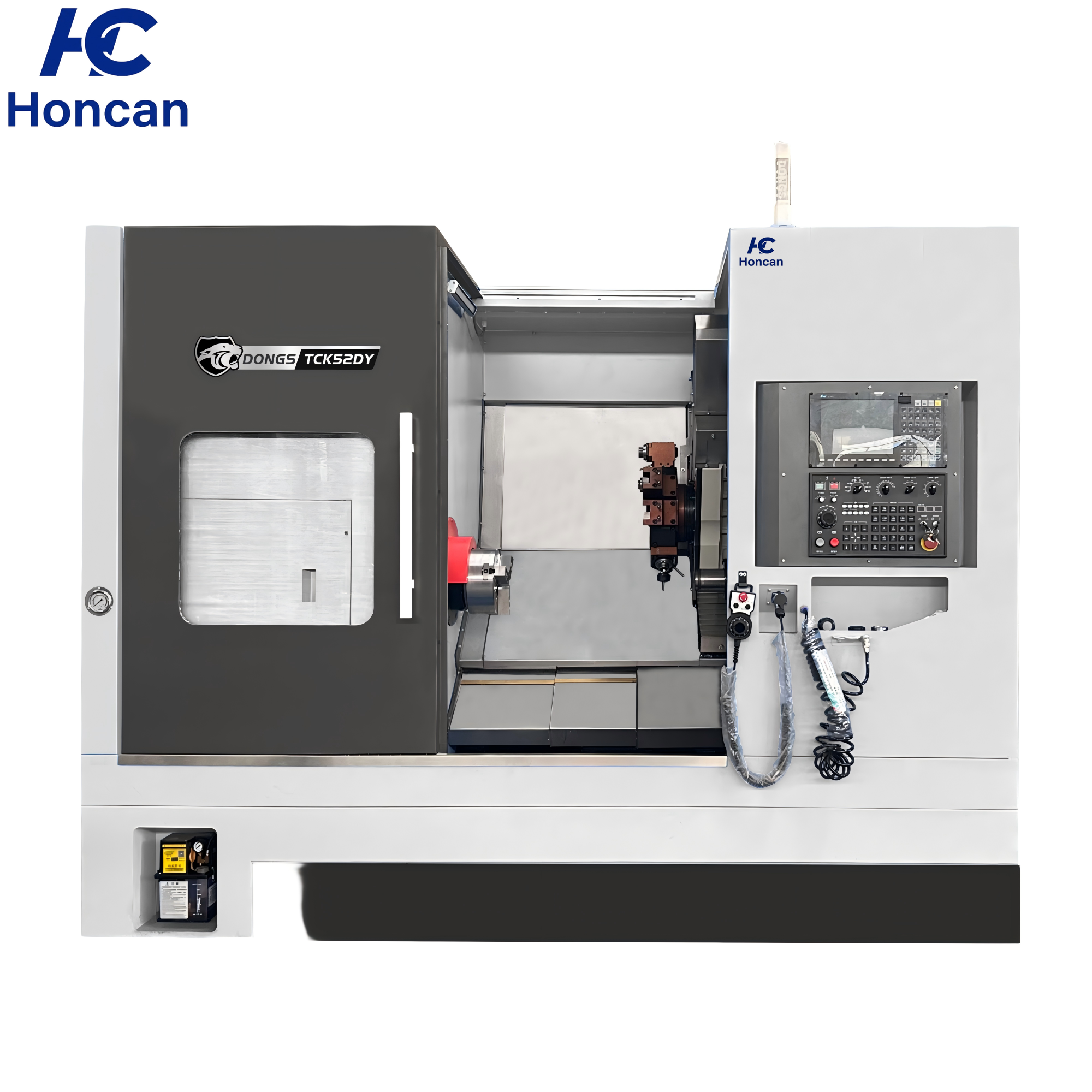

TCK52DY

TCK52DY
10001
Com o controle digital em seu núcleo, rompe as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de usinagem eficientes, estáveis e consistentes. O fuso utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída em uma única peça de ferro fundido, tratada por envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de usinagem a longo prazo.

- PARÂMETROS DO PRODUTO -

Com o controle digital em seu núcleo, supera as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de usinagem eficientes, estáveis e consistentes. O fuso utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada por envelhecimento para eliminar a tensão interna, resultando em deformação mínima e garantindo estabilidade de usinagem a longo prazo.


EspecificaçãoTCK52DY
Diâmetro máximo de giro sobre o barramentoΦ670mm
Diâmetro máximo de giro do carroΦ400mm
distância entre centros650mm
Comprimento máximo de usinagem450mm
Especificação do nariz do fusoA2-6
Potência do motor do fuso11-15kw
Diâmetro da unidade do fuso200mm
Velocidade do fuso4200rpm
Diâmetro do furo passante do fusoΦ66mm
Diâmetro interno do furo de passagemΦ52mm
Especificações do mandril
TipoEixo Y da torre motorizada na estação 12
Porta-ferramenta motorizadoBMT55
Curso do eixo X/Z270/650mm
Curso do eixo Y±45/50mm
Especificações do fuso de esferas X/Z3210/4010
Precisão de posicionamento repetitivo±0.005
Especificação do porta-ferramenta externo25*25mm
Diâmetro máximo da barra de mandrilar32mm
Tempo de troca e travamento da ferramenta em posição adjacente0.16s

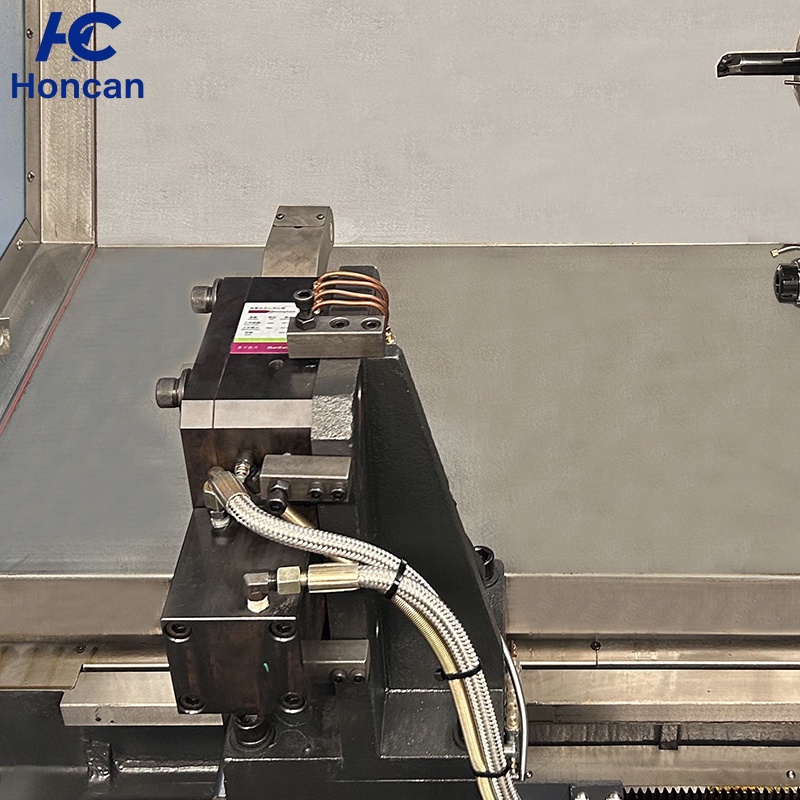

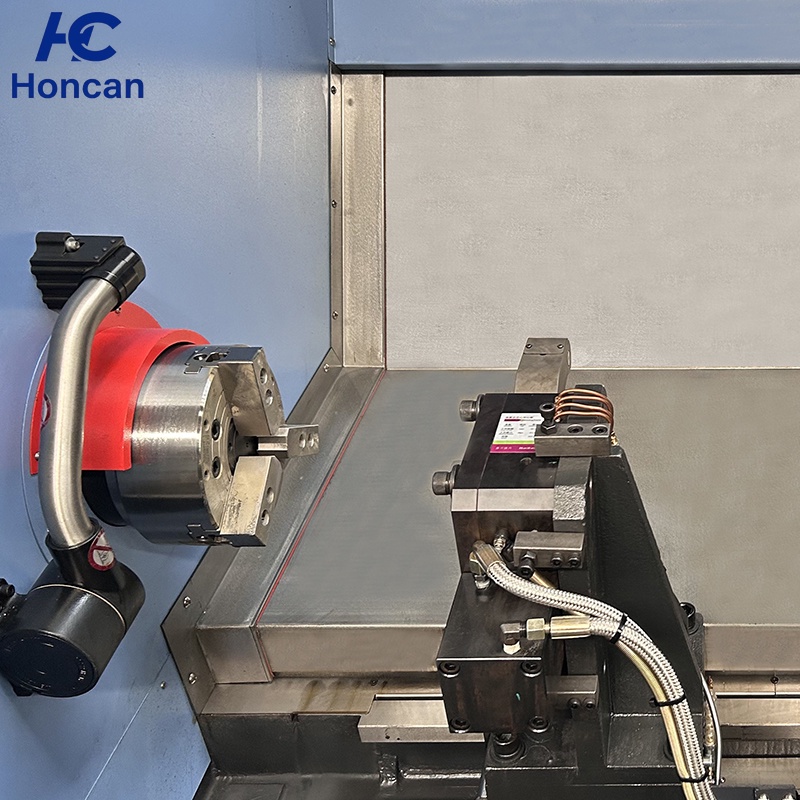

Tipo de contrapontoHidráulico
Curso do contraponto480mm
Diâmetro da manga do contrapontoΦ80mm
Curso da manga do contraponto100mm
Conicidade do furo cônico da manga do contrapontoMT5
Velocidade de deslocamento rápido X/Z20/24M/min
Largura da linha45 Roller mm
Torque do servomotor X/Z3/3Kw
