TCK700

TCK700
10001
Com o controlo digital no seu núcleo, supera as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de maquinagem eficientes, estáveis e consistentes. O fuso utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo uma precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada com envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de maquinagem a longo prazo.

- PARÂMETROS DO PRODUTO -

Com o controle digital em seu núcleo, rompe as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de usinagem eficientes, estáveis e consistentes. O eixo utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo precisão estável mesmo durante operação de alta velocidade de longo prazo. A base é construída a partir de uma única peça de ferro fundido, tratada por envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de usinagem a longo prazo.


Parâmetros técnicosunidadeTCK700
Faixa de processamentoO diâmetro máximo de torneamento sobre o barramentommΦ780
O diâmetro máximo de giro sobre o carrommΦ500
Diâmetro de torneamento recomendadommΦ650
distância entre centrosmm1100
FusoTipo de cabeçote do fusommA2-11
Diâmetro do furo passante do fusomm105
Diâmetros de barrasmm92
Velocidade máxima do fusor/min2500
potência nominal de saída do motor principalKw22-30
torque máximo de saída do fusoNM573NM

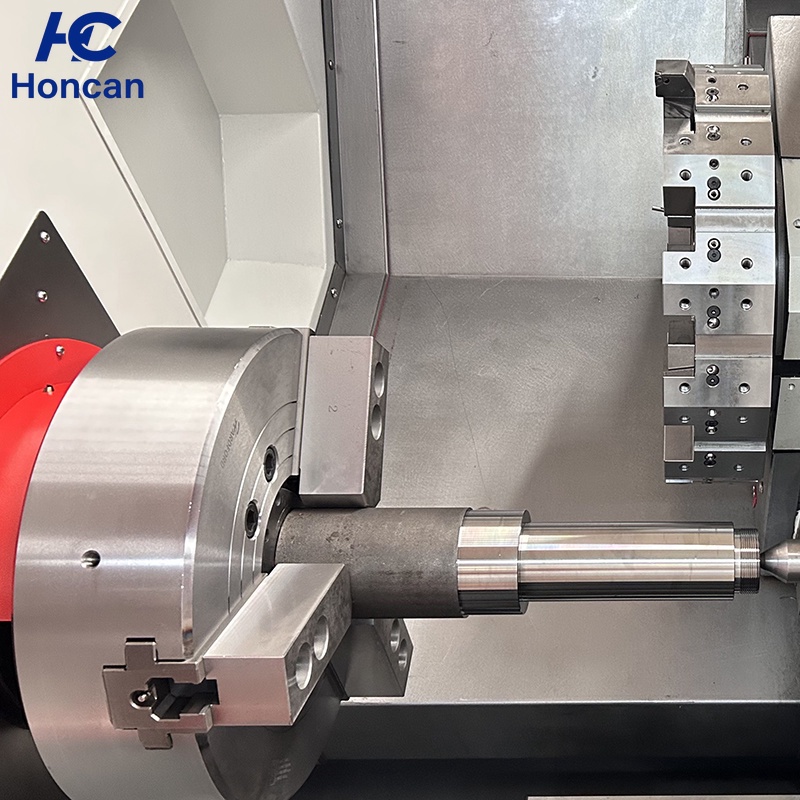

Dispositivo de fixaçãomandril hidráulicoem15

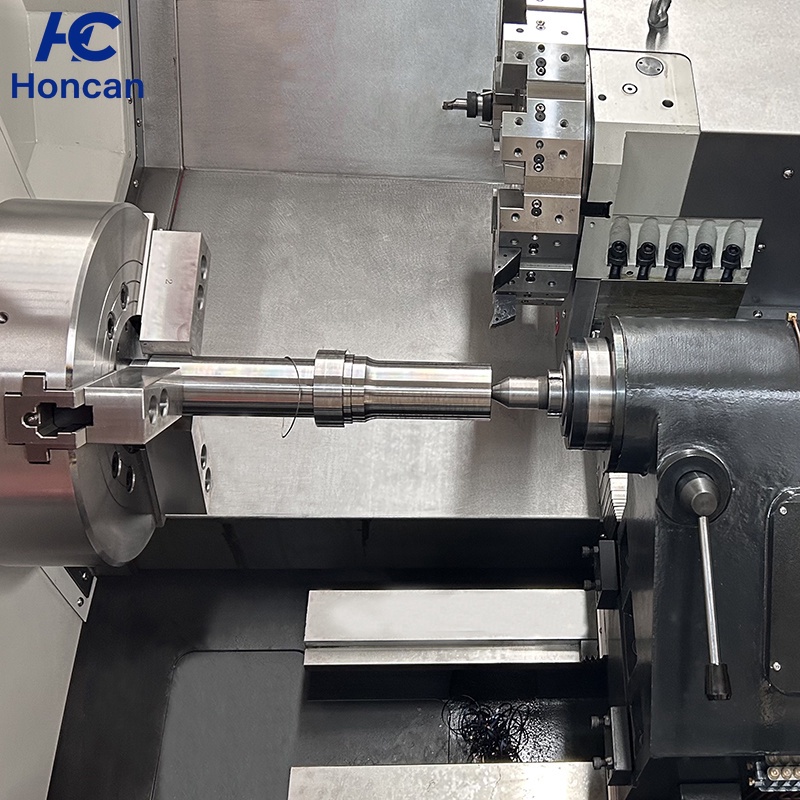

Contrapontomanga do contrapontommrotação interna MT5
tipo de movimento do contraponto/hidráulico programável totalmente automático
carroângulo de inclinaçãoDEG45 °
distância de deslocamento Xmm350+20
comprimento da peça fixada pelo mandrilmm4900
velocidade de avanço rápido X/Zm/min16/24
servomotor X/ZKW3/3

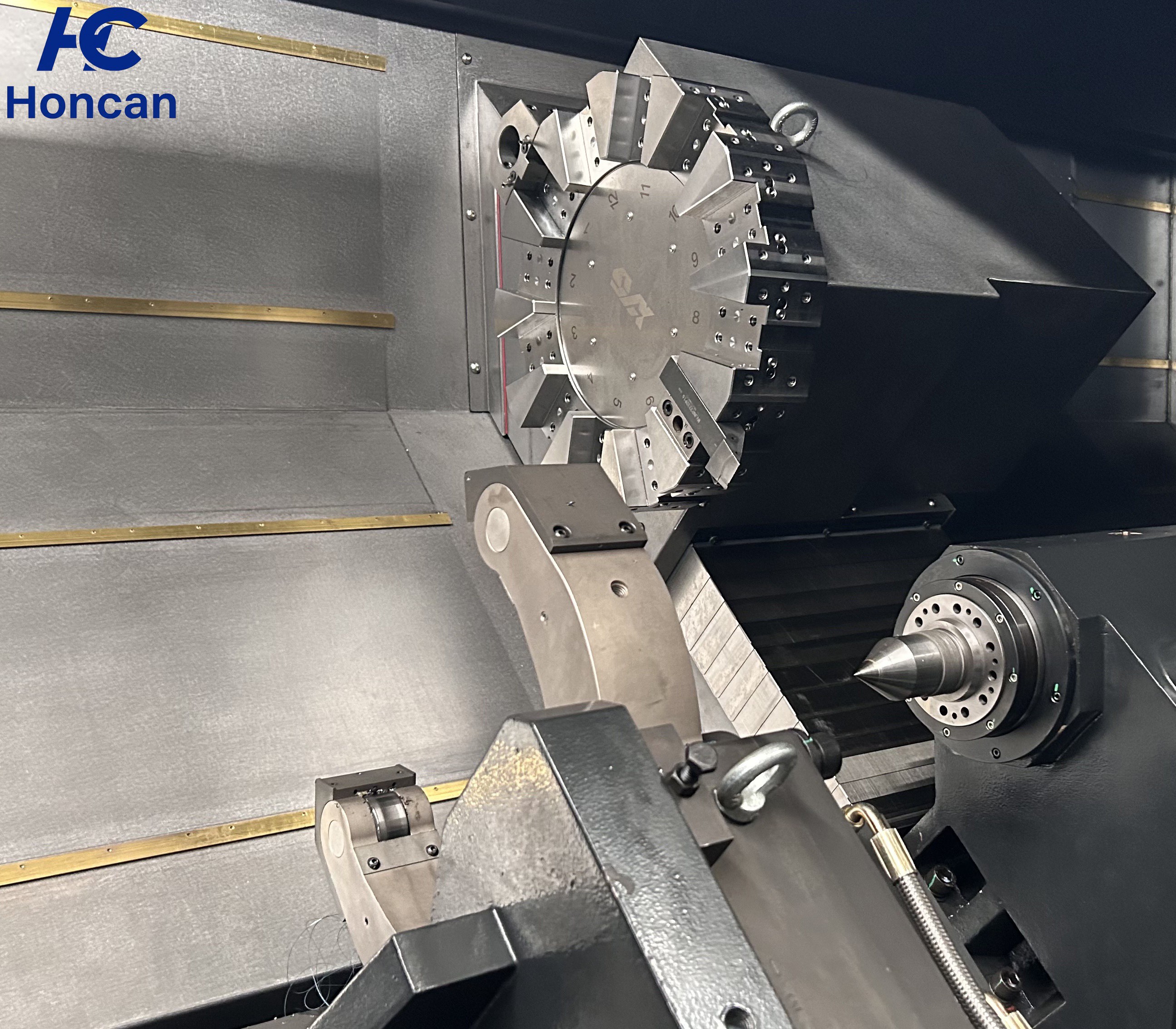

torre porta-ferramentastiposervo hidráulicoBMT65 horizontal de 12 estações
tempo de troca de ferramenta adjacenteS0.5
capacidade de ferramentas/12 estações
dimensões da ferramenta (torneamento/mandrilamento)mm32×32/Φ32(40)
modelo de pinça de mola/ER40
potência da torre motorizadaKW5.5-7.5
dimensão da máquina X10004500X2300X2550mmpeso líquido/peso bruto7000/7500KG
dimensão da máquina X15006000X2300X2550mmpeso líquido/peso bruto8800/9500KG
dimensão da máquina X20006500X2300X2550mmpeso líquido/peso bruto9800/10500KG
dimensão da máquina X30007500X2300X2550mmpeso líquido/peso bruto12500/13300KG
dimensão da máquina X40008500X2300X2550mmpeso líquido/peso bruto14800/15800KG
dimensão da máquina X40009800X2300X2550mmpeso líquido/peso bruto16800/17800KG


itens de inspeçãotolerância permitida(mm)
movimento axial periódico do fuso0.005
batimento radial do cone de localização do mandril do fuso0.005
precisão de posicionamentoprecisão de reposicionamento AX±0.004 Z±0.005
precisão de posicionamento BX:0.008 Z:0.011
precisão de reposicionamento do eixo C0.0027°
consistência do diâmetro0.01/150
planicidade da superfície0.013/Φ200
erro cumulativo do passo da rosca0.010/50
rugosidade da superfícieRa1.6μm
