TCK700DY

TCK700DY
10001
Com o controlo digital no seu núcleo, supera as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de maquinagem eficientes, estáveis e consistentes. O fuso utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo uma precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada com envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de maquinagem a longo prazo.

- PARÂMETROS DO PRODUTO -

Com o controle digital como seu núcleo, rompe as limitações operacionais dos tornos tradicionais, transformando processos complexos em instruções precisas e fornecendo soluções de usinagem eficientes, estáveis e consistentes. O eixo-árvore utiliza rolamentos de alta precisão para forte resistência à vibração, mantendo precisão estável mesmo durante operação prolongada em alta velocidade. A base é construída a partir de uma única peça de ferro fundido, tratada por envelhecimento para eliminar tensões internas, resultando em deformação mínima e garantindo estabilidade de usinagem a longo prazo.


Faixa de processamento
Diâm. máx. sobre o barramentommΦ780
Diâm. máx. sobre o carrommΦ500
Diâm. máx. de torneamentommΦ650
Distância entre centrosmm1100/1600/2100/3100
Fuso
Tipo de cabeçote do fuso/A2-8/A2-11
Diâmetro do furo passante do fusommΦ88/Φ105/Φ132
Capacidade da barrammΦ74/Φ91/Φ115
Velocidade máx. do fusorpm/min3000/2500/1800
Potência nominal de saída do motor principalkw22
Torque máx. de saída do fusoNM573
Forma de transmissão do fuso/Correia dentada

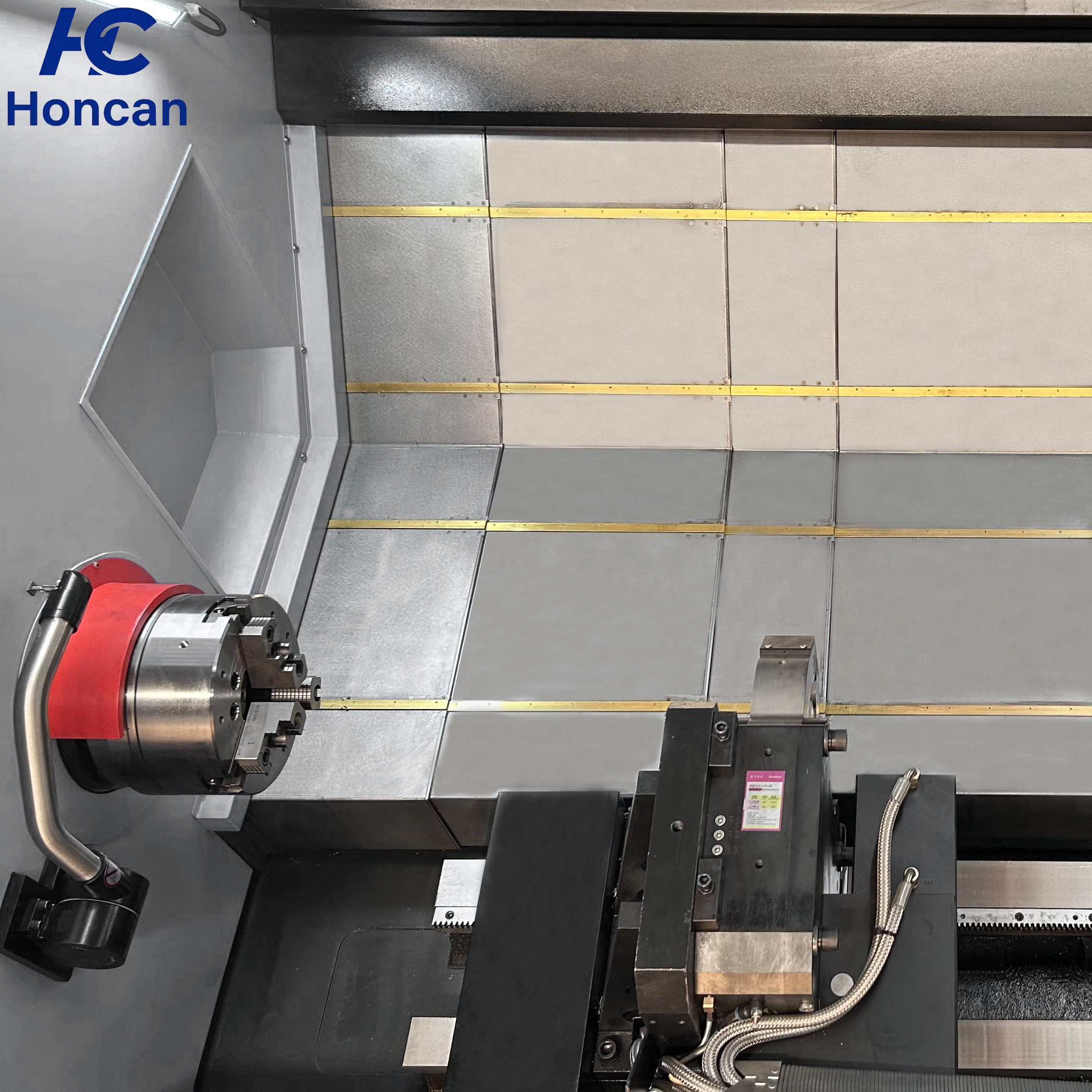

Placa
Placa hidráulicapolegada12/15/18/21

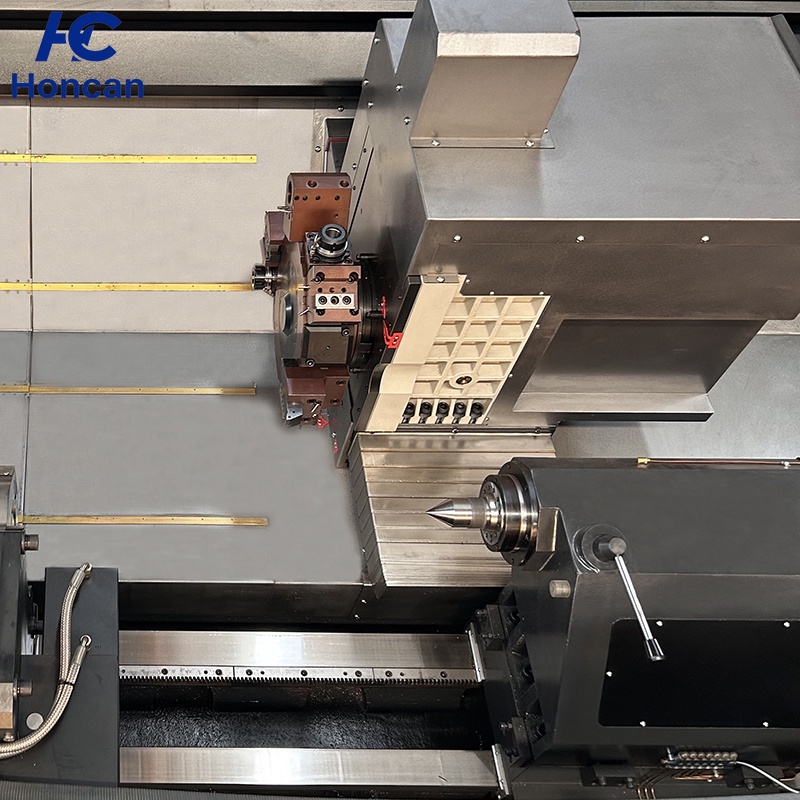

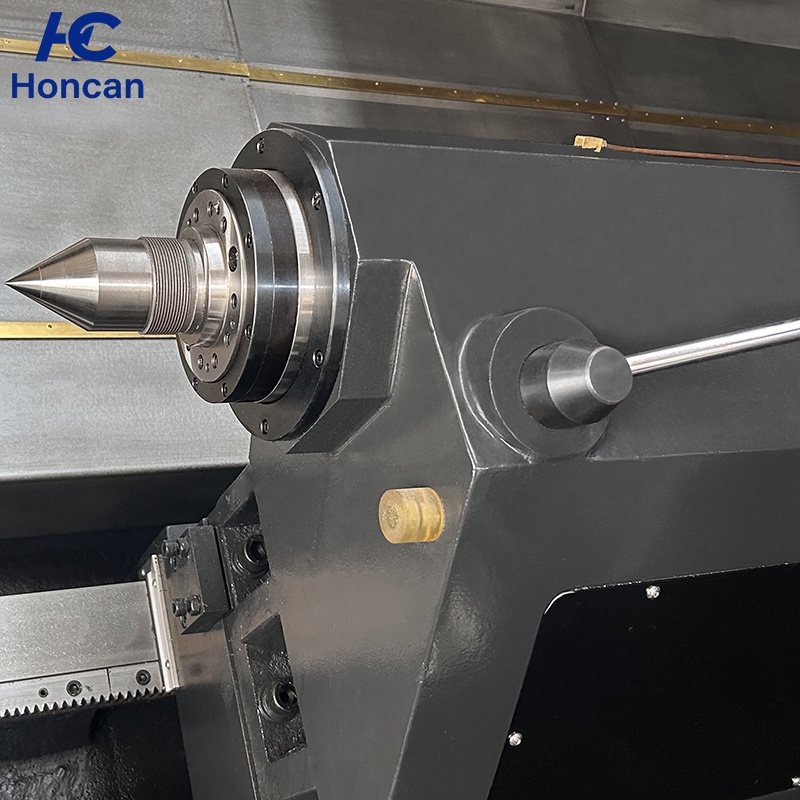

Contraponto
Manga do contraponto/Rotação interna MT6
Forma de movimento do contraponto/Contraponto programável hidraulicamente
Barramento do torno
Ângulo de inclinaçãoDEG45°
Curso do eixo Xmm350+20
Curso do eixo Zmm1100/1600/2100/3100
Velocidade de avanço rápido X/Zm/min16/24

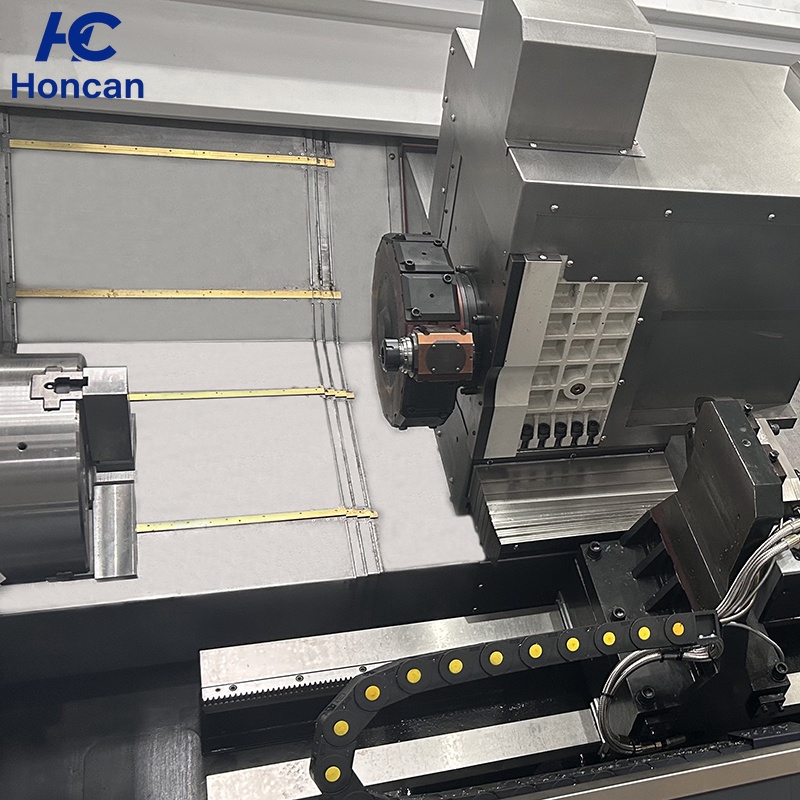

Torre
Servo hidráulico/BMT65
Tempos de troca de ferramenta adjacentes0.5
Número de estações/12


Torre
Servo hidráulico/BMT65
Tempos de troca de ferramenta adjacentes0.5
Número de estações/12
Tamanho da ferramenta.torneamento/mandrilamento)mm32x32/Φ40(50)
Pinça de mola/ER40
Potência acionadakw5.5-7.5
Curso do eixo Ymm±75
Dimensões externas
1.0m7500kg4500*2300*2550mm
1.5m9500kg6000*2300*2550mm
2.0m10500kg6500*2300*2550mm
3.0m13300kg7500*2300*2550mm
