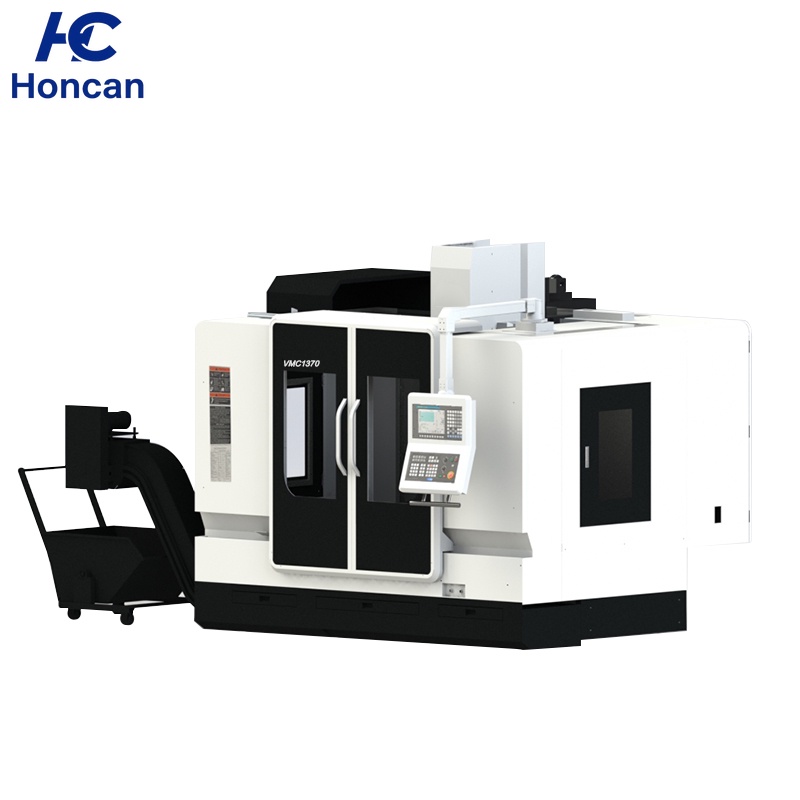

VMC1370

Nossos centros de usinagem vertical controlam a qualidade desde o início: utilizam uma base fundida em peça única, combinada com um fuso de esferas de alta precisão e um sistema de acionamento por servo, alcançando precisão de posicionamento de ±0.003mm e repetibilidade de ±0.004mm. Mesmo peças de difícil usinagem, como superfícies curvas complexas e peças de parede fina, podem ser reproduzidas com precisão a partir dos desenhos de projeto, reduzindo as taxas de refugo em 90%.

WhatsApp ：+86 13245454513

Email ：

- PARÂMETROS DO PRODUTO -

Os nossos centros de maquinação vertical controlam a qualidade desde o início: utilizam uma base fundida de peça única, acoplada a um sistema de fuso de esferas de alta precisão e acionamento por servo, alcançando uma precisão de posicionamento de ±0.003mm e uma repetibilidade de ±0.004mm. Mesmo peças de trabalho difíceis de maquinar, como superfícies curvas complexas e peças de parede fina, podem ser reproduzidas com precisão a partir dos desenhos de projeto, reduzindo as taxas de sucata em 90%.

Item	Unidade	VMC650	VMC855	VMC1160	VMC1270	VMC1370
Capacidade
Curso do eixo X	mm	600	800	1100	1200	1300
Curso do eixo Y	mm	500	550	600	700	700
Curso do eixo Z	mm	500	550	600	600	700
Nariz do spindle à mesa de trabalho	mm	100-600	120-670	120-720	150-800	110-810
Centro do spindle à coluna	mm	573	550	650	710	750
Tamanho do fuso de esferas/guia
Diâmetro do fuso de esferas	mm	40	40	40	40	45
Largura da guia linear	mm	35/35/35	35/45/45	45/45/45	45/55/45	45/45/45
Tamanho da mesa de trabalho
Comprimento da mesa de trabalho	mm	800	1000	1200	1300	1400
Largura da mesa de trabalho	mm	500	550	600	700	700
Qtd-largura*distância do rasgo T	mm	5-18*90	5-18*90	5-18*100	7-18*100	5-18*110
Capacidade máxima de carga	kg	400	500	800	1000	1200
Spindle
Velocidade do spindle	rpm	10000/Correia	10000/Correia	10000/Correia	10000/Correia	8000/Correia
Potência do motor do spindle	kw	5.5	11/15	11/15	11/15	15/18.5
Torque do spindle	Nm	26.3	52.5	52.5	70	95.6
Cone do spindle		BT40	BT40	BT40	BT40	BT40
Sistema de avanço
Velocidade de deslocamento rápido (X/Y/Z)	m/min	36/36/30	36/36/36	36/36/30	36/36/24	30/30/24
Velocidade de corte	mm/min	1-10000	1-10000	1-10000	1-10000	1-10000
Potência do motor de avanço	kw	1.2/1.2/1.8	2.0/2.0/3.0	3/3/3	3/3/3	4.5/4.5/4.5
Torque do motor do eixo X/Y/Z	Nm	7/7/11	12/12/22	22/22/22	22/22/22	37/37/37
Magazine de ferramentas
Capacidade	pcs	Tipo disco/169 tipo chapéu	Disco/24	Disco/24	Disco/24	Disco/24
Diâmetro máximo da ferramenta	mm	78-90	120	120	120	120
Peso máximo da ferramenta	kg	8	8	8	8	300
Comprimento máximo da ferramenta	mm	250	300	300	300	8
Tempo de troca de ferramenta (TT)		6	2.33	2.33	2.33	2.33
Precisão
Precisão de posicionamento	mm	±0.004/300mm	±0.004/300mm	±0.004/300mm	±0.004/300mm	±0.004/300mm
Precisão de repetição	mm	±0.002/300mm	±0.003/300mm	±0.003/300mm	±0.003/300mm	±0.003/300mm
