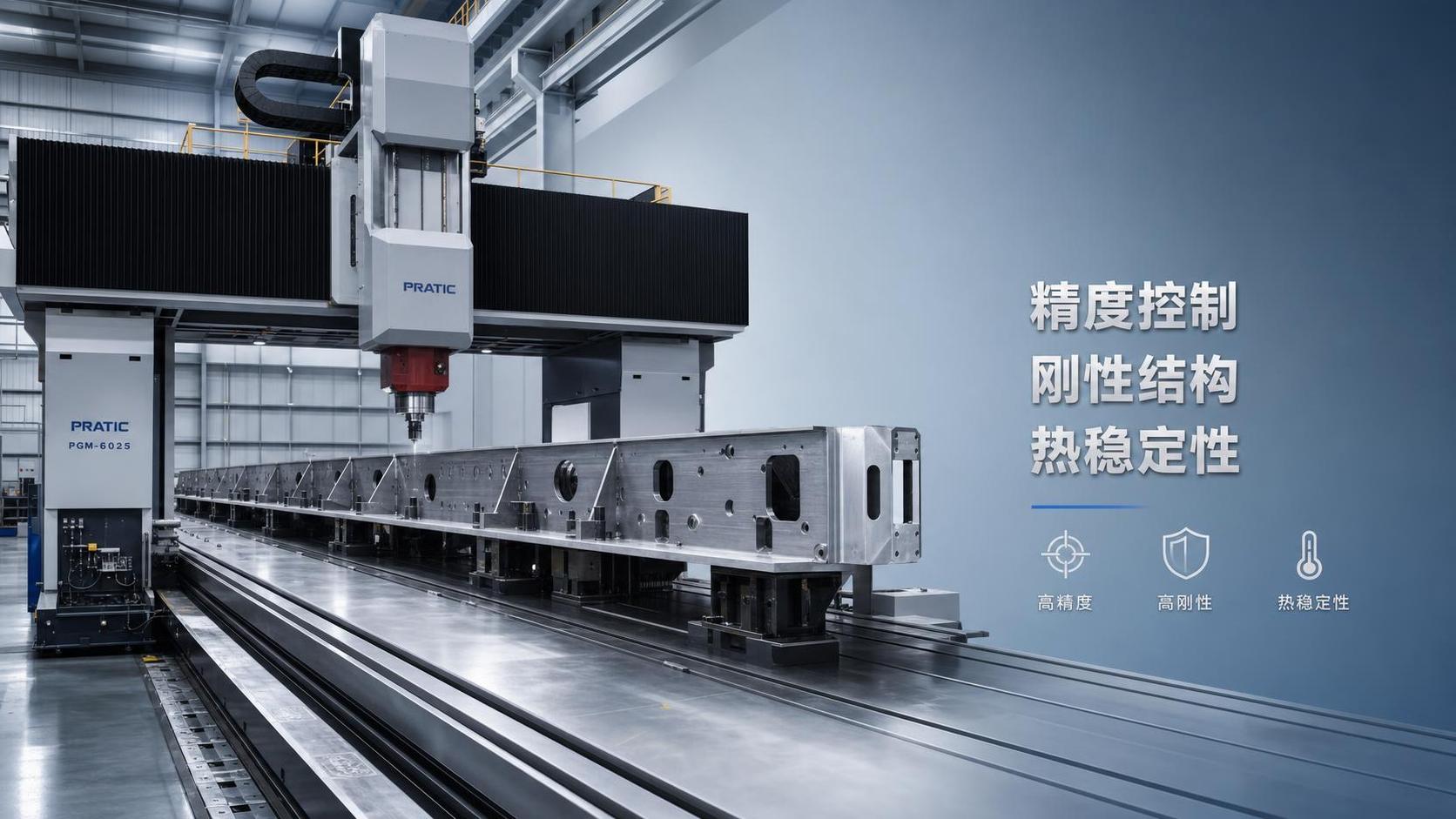

Como escolher um centro de usinagem tipo pórtico para obter precisão em peças grandes

Comece pela meta de precisão, não pelo catálogo da máquina

Ao avaliar um centro de usinagem tipo pórtico para peças de grandes dimensões, a verdadeira questão não é saber se a máquina parece suficientemente robusta ou se possui uma longa lista de recursos. A questão é saber se ela consegue manter a precisão de que sua peça realmente necessita após horas de corte, reposicionamentos e variações de temperatura. É nesse ponto que muitas seleções dão errado. Uma máquina pode parecer robusta no papel e ainda assim tornar-se difícil de controlar quando a peça de trabalho é grande, o ciclo é longo ou o acúmulo de tolerâncias começa a afetar a montagem.

Para os avaliadores técnicos, a abordagem mais útil é seguir a decisão na mesma ordem em que os riscos aparecem no chão de fábrica: primeiro os requisitos da peça, depois a estrutura, a precisão dos movimentos, o comportamento do comando e, por fim, a adequação à aplicação. Se essa ordem for invertida, normalmente você acaba comparando números de catálogo em vez de avaliar a estabilidade da usinagem.

Verifique a peça antes de verificar a máquina

Comece pelo envelope real do trabalho. O tamanho geral da peça é importante, mas o vão sem suporte, a espessura das paredes, a disposição dos referenciais e a deformação causada pela fixação são ainda mais relevantes. Uma estrutura grande soldada comporta-se de maneira muito diferente de uma base fundida ou de uma placa de aço espessa. Se a peça se mover durante a liberação ou devido à entrada de calor, o centro de usinagem tipo pórtico será responsabilizado por um erro que, na realidade, começou na própria peça de trabalho.

• Defina as tolerâncias mais rigorosas por característica, e não pelo título principal do desenho.
• Separe os requisitos de precisão posicional, planicidade, perpendicularidade e acabamento superficial.
• Mapeie quais dimensões precisam ser finalizadas em uma única fixação e quais podem tolerar erros de transferência.
• Analise o volume de remoção de material. O desbaste pesado e o acabamento fino não submetem a máquina ao mesmo tipo de esforço.

Esse último ponto é fácil de subestimar. Se uma única máquina precisar realizar um desbaste agressivo e finalizar faces críticas no mesmo ciclo, a rigidez e o controle térmico passarão a ter uma prioridade muito maior.

Analise cuidadosamente a rigidez estrutural nos pontos em que os erros realmente surgem

No trabalho com peças grandes, a perda de precisão geralmente é causada por deflexão, vibração ou deriva térmica antes de ser causada pela resolução nominal dos eixos. Portanto, não se limite ao curso dos eixos e à potência do spindle. Pergunte como a travessa, as colunas, o ram, o carro e a mesa suportam a carga em condições reais de corte.

Um erro comum é escolher uma máquina com envelope de trabalho suficiente, mas com uma condição de extensão do ram insuficiente. Quanto mais o ponto da ferramenta se afasta da estrutura de suporte, maior é o efeito de alavanca criado por pequenas perdas de rigidez. Se suas peças exigem acesso a cavidades profundas ou grande projeção da ferramenta, avalie a máquina exatamente nessa condição, e não em uma demonstração com ferramenta curta.

Perguntas úteis durante a avaliação:

1. Qual é a configuração da máquina durante o corte mais exigente?
2. Qual extensão do ram é esperada nesse momento?
3. A peça ficará próxima ao centro da mesa ou perto do limite do curso?
4. As tolerâncias-alvo continuam realistas depois de considerar o comprimento da ferramenta, a altura da fixação e a geometria da peça?

A estabilidade térmica merece uma linha de decisão própria

Na usinagem com mesas longas e estruturas de grandes dimensões, o comportamento térmico pode substituir silenciosamente a precisão geométrica de uma máquina. O calor do spindle, as variações do ambiente, as oscilações da temperatura do fluido de corte e até mesmo um aquecimento matinal irregular podem deslocar uma estrutura grande o suficiente para afetar as dimensões de ajuste. Se suas características críticas estiverem distribuídas ao longo de uma grande distância, esse não é um detalhe menor.

Você não precisa de afirmações vagas sobre estabilidade. Precisa saber como o fabricante gerencia o calor no spindle, no sistema de avanço e na estrutura, e se o comando da máquina oferece estratégias de compensação adequadas ao seu processo. Analise também o local onde a máquina será instalada. Um centro de usinagem tipo pórtico instalado em um ambiente rigorosamente controlado é uma proposta diferente da mesma máquina operando próxima a portas abertas, com tráfego intenso de pontes rolantes ou sob variações de calor no verão.

Não confunda as especificações de posicionamento com a precisão do processo

Os compradores técnicos geralmente recebem os valores de posicionamento e repetibilidade logo no início das discussões. Esses números são importantes, mas não contam toda a história. A precisão em peças grandes depende do comportamento combinado dos eixos, do spindle, do sistema de fixação da ferramenta, da fixação da peça, da sondagem, da compensação e da própria peça.

Adapte o comportamento do spindle e dos avanços à combinação real de trabalhos

Uma máquina escolhida para grandes placas de alumínio não será avaliada da mesma maneira que uma máquina destinada à usinagem de estruturas soldadas de aço ou bases pesadas para moldes. A faixa de rotação do spindle, o comportamento do torque, a suavidade do avanço em baixa velocidade e a aceleração sob carga precisam estar de acordo com o processo. É nesse ponto que a adequação à aplicação se torna mais importante do que expressões genéricas como “alto desempenho”.

Em algumas linhas de produção, o centro de usinagem tipo pórtico não trabalha sozinho. Operações de apoio, como perfuração ou preparação secundária de furos, ainda podem ser realizadas em equipamentos dedicados. Nesse contexto, uma máquina como a Furadeira Radial  Z3050 pode ser adequada para tarefas de perfuração separadas, nas quais sua capacidade máxima de perfuração de 50 mm, faixa de rotação do spindle de 32-2500 rpm e alcance entre o spindle e a coluna de 350-1600 mm se ajustam ao fluxo de trabalho. O objetivo não é comparar máquinas diferentes, mas evitar sobrecarregar a plataforma tipo pórtico com trabalhos que podem ser executados de maneira mais adequada em outro equipamento.

Avalie antecipadamente a fixação e o uso da mesa

A precisão de peças grandes é fortemente afetada pela forma como a peça é apoiada. Se o plano de fixação ainda estiver indefinido durante a seleção da máquina, uma variável importante estará sendo ignorada. Verifique a distribuição da carga na mesa, as zonas de fixação, a evacuação de cavacos ao redor dos apoios e a facilidade para o operador indicar os referenciais e alcançar os grampos. Uma máquina que parece ideal em um desenho de layout limpo pode tornar-se pouco prática quando as fixações reais e o acesso da ponte rolante entram em cena.

Fique atento a outra armadilha comum: comprar um curso adicional que a fábrica não consegue utilizar de forma eficiente. Um curso mais longo não é automaticamente melhor se a preparação da fixação se tornar mais difícil, a exposição térmica aumentar e o trabalho passar a maior parte do tempo em uma zona menor.

Analise o comando em função do trabalho real do operador

O comando deve apoiar o trabalho, e não apenas a máquina. Para peças grandes de precisão, isso normalmente significa ciclos práticos de sondagem, gerenciamento claro de coordenadas, recuperação após interrupções e execução estável de programas longos. Se o processo incluir várias famílias de peças, o gerenciamento da preparação e a disciplina no uso dos offsets passarão a fazer parte do controle da precisão, e não serão apenas recursos de conveniência.

Pergunte como o fornecedor espera que os usuários verifiquem as condições da máquina ao longo do tempo. Não por meio de linguagem de vendas, mas com uma rotina definida de manutenção e inspeção vinculada à geometria, ao comportamento da folga, à lubrificação e às condições do spindle. Se essa disciplina estiver ausente, a precisão de longo prazo sofrerá desvios, por melhor que a máquina tenha parecido no momento da aceitação.

O que normalmente diferencia uma boa escolha de um erro dispendioso

As melhores escolhas normalmente são feitas concentrando a decisão em três aspectos: a condição mais crítica da peça, o ciclo contínuo mais longo e a cadeia de tolerâncias mais exigente. Depois de definir esses pontos, você poderá avaliar se o centro de usinagem tipo pórtico possui margem estrutural, controle térmico e suporte ao processo suficientes para manter a precisão de forma consistente, e não apenas ocasionalmente.

Uma sequência prática de decisão é simples. Defina os requisitos críticos da peça. Analise a rigidez da máquina na postura real de corte. Verifique o gerenciamento térmico em relação ao ambiente da fábrica. Confirme como a precisão será mantida em toda a zona de trabalho, e não apenas perto de uma posição preferencial. Em seguida, analise como a fixação, a sondagem e as máquinas adjacentes se integram ao processo geral. Essa ordem tende a revelar incompatibilidades antecipadamente, antes que uma folha de especificações se transforme em um compromisso dispendioso.
