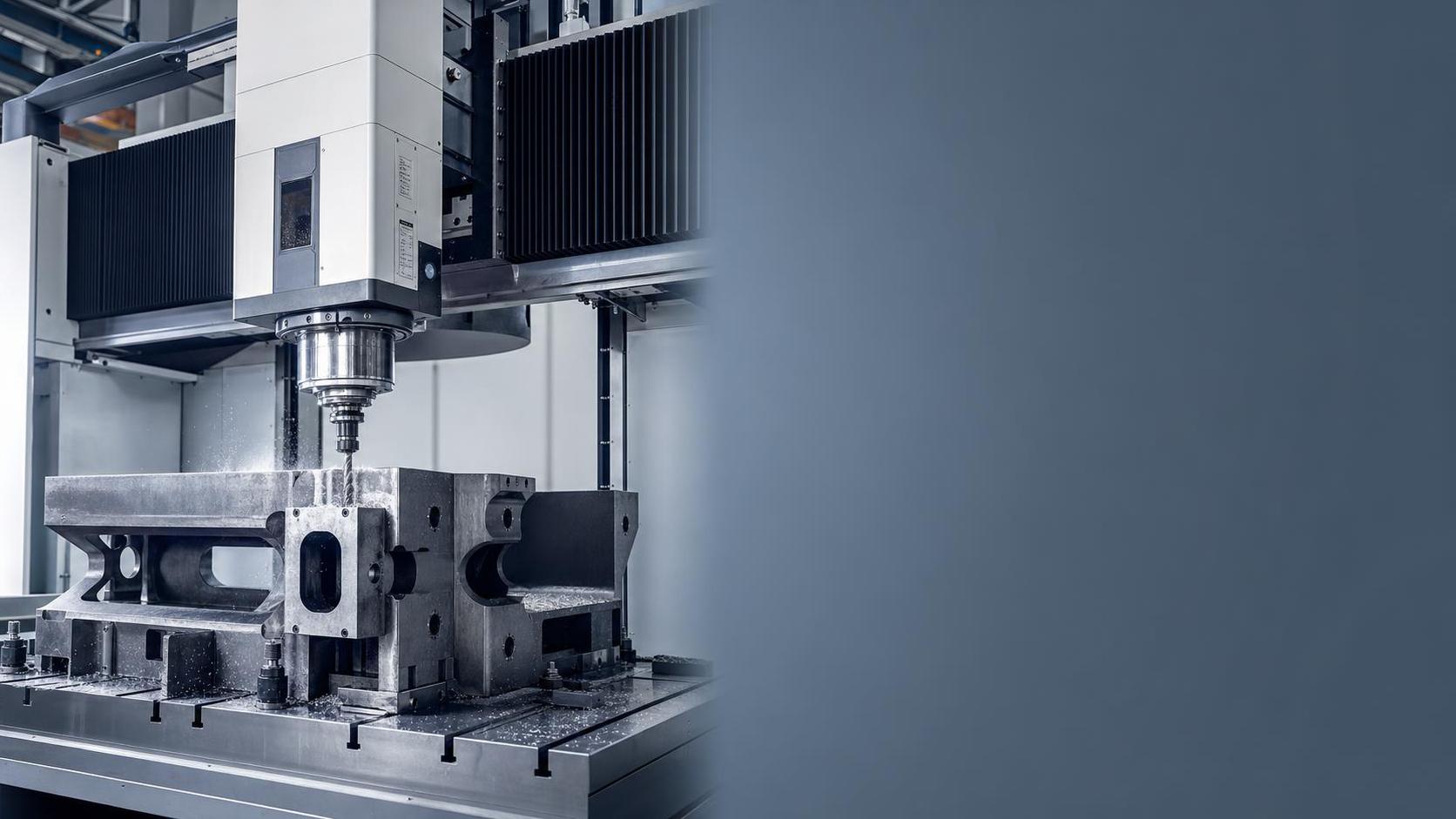

Qual potência do spindle é mais importante em um centro de usinagem tipo pórtico

Quando uma equipe técnica compara um centro de usinagem tipo pórtico, a potência do spindle geralmente recebe atenção primeiro, porque parece um atalho para avaliar a capacidade de usinagem. Na prática, esse número só é relevante quando analisado em conjunto com a faixa de rotação do spindle, a curva de torque, o tipo de material, o diâmetro da ferramenta e o ciclo de trabalho. Uma máquina com mais quilowatts não é automaticamente a melhor escolha. Em algumas aplicações, ela é apenas uma forma mais cara de operar com baixa carga.

A pergunta útil não é “Qual é a melhor potência do spindle?”, mas sim “Qual potência do spindle corresponde ao trabalho que este centro de usinagem tipo pórtico realmente executará?”. Essa é a verificação que evita o superdimensionamento, a vibração, o acabamento superficial insatisfatório, a instabilidade térmica e tempos de ciclo decepcionantes.

Comece pelo corte, não pela placa de identificação do motor

Antes de analisar a potência do spindle, defina três aspectos com base no plano real do processo:

• Material principal: alumínio, aço-carbono, aço-liga, aço inoxidável, ferro fundido ou produção mista
• Operação predominante: desbaste, semiacabamento, acabamento, furação, faceamento ou interpolação pesada
• Resultado desejado: menor tempo de ciclo, controle dimensional estável, maior vida útil da ferramenta ou confiabilidade para operação sem supervisão

Isso é importante porque a demanda de potência do spindle muda rapidamente com a carga de cavaco e o diâmetro da ferramenta. Um centro de usinagem tipo pórtico que corta grandes peças de aço em modo de desbaste exige um comportamento do spindle muito diferente daquele utilizado para dar acabamento em estruturas de alumínio em alta velocidade. As equipes frequentemente comparam apenas a potência máxima e ignoram em que faixa essa potência está disponível. É aí que começam as decisões equivocadas.

Verifique o torque na velocidade de trabalho

Na usinagem de desbaste, o torque na velocidade real de operação geralmente é mais importante do que a potência máxima no limite superior da faixa de rotação. Um spindle pode anunciar uma potência elevada, mas, se o processo utiliza ferramentas de grande diâmetro em baixas rotações, é necessário saber quanto torque continua disponível nessa faixa.

Uma regra simples de triagem ajuda:

1. Liste os diâmetros de ferramenta utilizados com maior frequência.
2. Identifique a faixa de rpm em que essas ferramentas operam para cada material.
3. Solicite o torque disponível nessa faixa, e não apenas o valor máximo da potência do spindle.

Se o processo depender de fresas de facear de grande diâmetro, brocas intercambiáveis ou passes agressivos de desbaste em aço, um torque insuficiente em baixa rotação aparecerá rapidamente na forma de redução do avanço, som de corte instável e menor vida útil da ferramenta. Por outro lado, se a combinação de trabalhos consistir em cortes leves de alumínio, o torque excessivo em baixa rotação poderá agregar pouco valor em comparação com a velocidade do spindle, a aceleração e a dinâmica da máquina.

Separe a potência contínua da potência de pico de curto prazo

Este é um dos erros de avaliação mais comuns. Os fornecedores podem apresentar a potência nominal e a potência de pico na mesma discussão, mas elas não significam a mesma coisa. A potência de pico é útil para breves aumentos de carga. A potência contínua é o que sustenta o corte prolongado sem superaquecimento ou redução de desempenho.

Para a avaliação técnica, considere passes longos de desbaste, operações de furação em lote e produção com alta carga como condições de carga contínua. Se o processo previsto mantiver o spindle sob carga por períodos prolongados, a potência contínua deverá ter mais peso do que o número destacado em um catálogo.

Combine a potência do spindle com a estratégia de remoção de material

Um centro de usinagem tipo pórtico utilizado para moldes, usinagem de chapas, peças estruturais e estruturas soldadas não carregará o spindle da mesma maneira. O fator mais importante depende de como o material está sendo removido.

• Desbaste pesado em aço ou ferro fundido: priorize potência contínua, torque em baixa e média velocidade, rigidez do spindle e estabilidade térmica.
• Acabamento de grandes superfícies: rotação estável, baixa vibração e controle consistente da velocidade frequentemente são mais importantes do que a potência bruta.
• Alumínio com alta velocidade do spindle: a potência continua sendo importante, mas a aceleração, a rotação máxima e a evacuação de cavacos também podem influenciar o rendimento na mesma medida.
• Furação ou mandrilamento de grandes diâmetros: não faça a avaliação apenas pela potência; o fornecimento de torque e a estabilidade do avanço normalmente são os fatores decisivos.

Uma verificação complementar útil também pode ser feita com equipamentos de furação menores. Na furação de tubos de aço, por exemplo, máquinas como VD1120/ VD2120E são projetadas com um motor de 1800W, velocidade sem carga de 80-400 r/min e transmissão por engrenagens de três estágios, com ênfase no torque e na estabilidade de concentricidade para furos de até 120mm em tubos com diâmetros de 165-219mm. A lição se aplica igualmente: quando o corte depende do torque, o projeto da transmissão e o comportamento sob carga em baixa velocidade informam mais do que um simples valor de potência.

Não ignore a estrutura da máquina por trás do spindle

A potência adicional do spindle só é útil se a estrutura do pórtico, o carro, o cabeçote, as guias e o sistema de fixação da ferramenta conseguirem absorver as forças de corte. Caso contrário, a máquina não poderá transformar a capacidade do motor em remoção produtiva de material. Você acabará pagando por uma potência que o processo não pode utilizar com segurança.

Durante a avaliação, relacione a potência do spindle às seguintes verificações estruturais:

• A seção transversal do carro é adequada para o balanço da ferramenta previsto?
• O sistema de fixação da peça suportará a força de corte planejada sem deslocamento da peça?
• As guias e o sistema de acionamento estão dimensionados para interpolação pesada sob carga?
• O cone do spindle é compatível com os tamanhos de ferramenta considerados?

Se essas respostas forem insatisfatórias, uma potência nominal maior do spindle não resolverá o problema real de produção.

Considere o ciclo de trabalho e o padrão de turnos

Uma oficina de protótipos e uma linha de produção com vários turnos podem exigir um dimensionamento do spindle muito diferente, mesmo ao usinar o mesmo material. Se o centro de usinagem tipo pórtico tiver de executar ciclos longos de desbaste todos os dias, o acúmulo de calor, a carga sobre os rolamentos e a estabilidade da potência se tornarão questões práticas de seleção, e não apenas aspectos teóricos.

Peça à equipe responsável pela avaliação que classifique honestamente a carga de trabalho:

• Trabalhos mistos de curta duração
• Produção repetitiva em lotes
• Operação contínua com alta utilização

Quanto maior a utilização, menos útil se torna uma especificação de pico superdimensionada, a menos que ela seja respaldada por um desempenho contínuo estável.

Erros comuns de compra

Três erros aparecem repetidamente nas comparações entre máquinas.

• Escolher a maior potência de spindle disponível sem verificar a faixa de rpm realmente utilizada na produção.
• Usar cortes de teste em alumínio para avaliar uma máquina que passará a maior parte de sua vida realizando desbaste em aço.
• Tratar a potência do spindle como uma métrica isolada, em vez de relacioná-la às ferramentas, à interface do porta-ferramenta, à rigidez e ao ciclo de trabalho.

Uma abordagem mais fundamentada é comparar as máquinas com base nos dois ou três cenários reais de usinagem mais importantes. Se uma máquina tiver uma potência nominal menor, mas apresentar torque mais forte na faixa em que suas ferramentas realmente operam, ela poderá ser mais adequada à produção.

Uma sequência prática para a avaliação

Para uma equipe de avaliação técnica, a sequência mais clara é: definir o conjunto de materiais e ferramentas, mapear a faixa de rpm de trabalho, comparar o torque e a potência contínua nessa faixa e, em seguida, verificar se a estrutura da máquina consegue suportar essas cargas repetidamente. É assim que a potência do spindle se torna um parâmetro útil de seleção, em vez de um número de destaque enganoso.

Em outras palavras, a potência do spindle mais importante em um centro de usinagem tipo pórtico é aquela que pode ser utilizada continuamente, nas velocidades em que seu processo realmente opera, com rigidez suficiente para manter a precisão e torque suficiente para manter o corte estável. Todo o restante é secundário.
