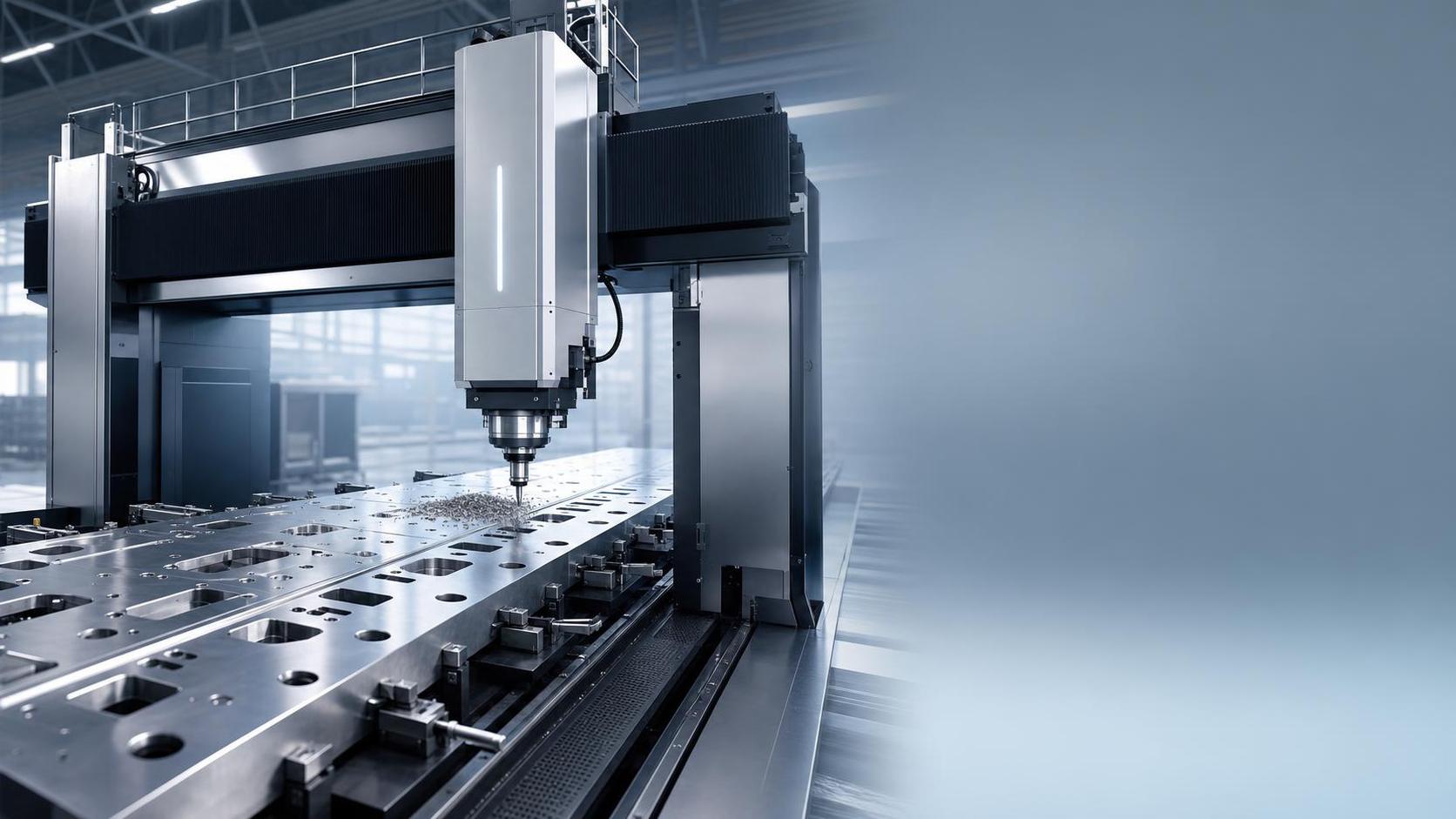

Quando um centro de usinagem tipo pórtico é melhor do que uma fresadora tipo piso

Quando um centro de usinagem tipo pórtico é melhor do que uma fresadora tipo floor

A comparação costuma ser feita de maneira excessivamente simplificada. Diz-se que uma fresadora tipo floor é mais flexível, enquanto um centro de usinagem tipo pórtico é mais rígido, e a análise termina aí. Isso não é suficiente para a seleção do equipamento. Na prática, a melhor escolha depende de como as forças de corte se distribuem pela estrutura, de como a peça é apoiada e de quanta estabilidade posicional o processo exige ao longo de ciclos de usinagem prolongados. Se o trabalho envolver placas grandes, estruturas tipo caixa, estruturas soldadas, moldes ou componentes longos com muitos detalhes distribuídos na superfície superior, um centro de usinagem tipo pórtico frequentemente se torna a plataforma mais confiável, e não apenas a mais moderna.

A principal vantagem é a simetria estrutural. Em uma máquina tipo pórtico, a ponte atravessa a zona de trabalho e o cabeçote de corte se movimenta dentro de uma estrutura projetada para manter a deflexão previsível. Isso é importante quando a peça é larga, quando não é possível evitar um grande balanço da ferramenta ou quando o programa inclui cortes pesados repetidos seguidos de passes de acabamento. Uma fresadora tipo floor pode usinar peças grandes perfeitamente, especialmente quando é necessário acesso lateral ou um alcance muito profundo, mas seu layout tende a favorecer a flexibilidade de abordagem em vez de uma rigidez uniforme em todo o envelope de trabalho.

É nesse ponto que as avaliações técnicas costumam se tornar mais claras: a pergunta não deve ser qual máquina é “mais potente”, mas qual máquina mantém a geometria sob controle quando a peça aumenta de tamanho e o processo se prolonga. Para muitas aplicações de grande formato, o valor de um centro de usinagem tipo pórtico não está apenas na taxa de remoção de metal. Está em manter a planicidade, a posição dos furos e a uniformidade da superfície ao longo de uma ampla faixa de deslocamento, sem obrigar o programador a compensar o comportamento da máquina.

Onde o layout tipo pórtico faz uma diferença mensurável

Uma fresadora tipo floor costuma ser escolhida quando a peça é muito alta, difícil de fixar ou exige acesso eficaz a várias faces. Sua disposição com spindle horizontal pode representar uma vantagem real em trabalhos de cavidades profundas, mandrilamento e usinagem de faces laterais em estruturas pesadas. Porém, quando a maioria dos detalhes críticos está situada no plano superior de uma peça grande, uma máquina tipo pórtico normalmente apresenta um caminho de carga mais direto. A mesa apoia a peça diretamente, a ponte controla o spindle pelos dois lados e a máquina não precisa “alcançar o interior” da peça da mesma maneira.

Essa diferença aparece em várias situações comuns de produção:

Para os avaliadores técnicos, isso geralmente é mais importante do que a linguagem dos catálogos. Se a família de peças for composta principalmente por placas de ponte, bases de máquinas, estruturas para equipamentos de energia, placas para moldes ou painéis para os setores aeroespacial e naval, a questão passa a ser se a máquina consegue manter a consistência do processo em todo o componente, e não apenas se consegue alcançar a área de corte.

Rigidez não é o mesmo que versatilidade

Um equívoco comum é considerar que uma fresadora tipo floor é automaticamente a melhor opção para qualquer peça grande por estar associada à usinagem pesada. Essa suposição ignora a natureza do conjunto de características da peça. Se o trabalho exigir usinagem lateral frequente, mandrilamento profundo ou operações em várias faces verticais com orientação complexa do spindle, o projeto tipo floor pode ser a opção mais lógica. Porém, se a peça for grande principalmente em comprimento e largura, e suas tolerâncias críticas estiverem concentradas na superfície superior, a versatilidade deixa de ser o fator decisivo.

Outro erro é comparar apenas a potência do spindle ou os cursos dos eixos. Esses números são importantes, mas não explicam como a máquina se comporta sob carga real. Uma comparação tecnicamente consistente deve incluir pelo menos quatro perguntas práticas: como a peça é fixada e apoiada? Onde estão localizados os detalhes críticos em termos de tolerância? O processo combinará desbaste e acabamento em uma única fixação? Qual é a sensibilidade da peça à deriva térmica ou à vibração ao longo do tempo? Um centro de usinagem tipo pórtico tende a apresentar bons resultados quando as respostas apontam para precisão e repetibilidade em superfícies amplas.

No planejamento real da fábrica, isso frequentemente afeta as operações posteriores tanto quanto a própria etapa de corte. Uma máquina que deixa menos variação na planicidade ou no padrão dos furos pode reduzir ajustes manuais, retrabalho e problemas de alinhamento durante a montagem. Isso é especialmente relevante para setores nos quais componentes grandes fabricados posteriormente são unidos a subconjuntos de precisão.

O que verificar durante a avaliação

Ao comparar tipos de máquinas, é útil avaliar o processo, e não apenas a arquitetura da máquina. Analise a maior peça atual, mas também a família de peças que dominará as horas de spindle nos próximos anos. Se a maioria dos trabalhos exigir apenas acesso lateral ocasional, mas demandar consistentemente uma usinagem estável da face superior, uma plataforma tipo pórtico poderá proporcionar uma melhor utilização geral.

Examine atentamente os seguintes pontos durante a análise técnica:

• Se os detalhes críticos em termos de tolerância estão distribuídos por uma grande área plana
• Se o componente é mais largo do que alto
• Se a usinagem em uma única fixação deverá substituir múltiplas transferências
• Se o processo inclui passes longos de acabamento após um desbaste agressivo
• Se a estratégia de fixação favorece uma grande superfície de mesa em vez do acesso montado lateralmente

A Shandong Honcan Machinery Equipment Co., Ltd. atua em engenharia de precisão e equipamentos CNC para clientes que enfrentam exatamente esse tipo de problema de seleção: não “qual máquina é maior”, mas qual estrutura de máquina se adapta ao objetivo de produção com menos concessões. Essa distinção é importante porque uma solução superdimensionada ou excessivamente flexível pode gerar custos que a especificação de compra não revela imediatamente.

Mesmo em oficinas voltadas para máquinas-ferramenta de grande porte, os equipamentos auxiliares influenciam a mesma lógica de avaliação. Por exemplo, na fabricação, na construção naval, na preparação aeroespacial ou no trabalho com metais pesados, ferramentas de perfuração portáteis podem realizar a pré-usinagem ou operações no local antes que as peças cheguem à principal linha de usinagem. Nesse contexto, produtos comoMagnetic drill  VD60 são utilizados em tarefas de perfuração localizada nas quais a mobilidade e a força de fixação magnética são mais importantes do que a capacidade completa de um centro de usinagem. Trata-se de uma classe diferente de equipamento, mas que reforça o mesmo princípio de engenharia: combinar a estrutura da máquina com a condição real de trabalho, e não com o nome amplo da categoria.

Um centro de usinagem tipo pórtico é melhor do que uma fresadora tipo floor quando o principal desafio é manter uma peça grande estável, precisa e repetível em um amplo envelope de usinagem. Ele não é universalmente melhor. É melhor quando a geometria da peça, a localização dos detalhes críticos e a sequência do processo favorecem uma plataforma de usinagem superior mais equilibrada e rígida. É nesse ponto que a comparação deixa de ser teórica e se torna útil para a seleção.
